SN74LVCH32373A

SN74LVCH32373A

正在供货

具有三态输出的 32 位透明 D 级锁存器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

这款 32 位透明 D 型锁存器旨在 1.65V 至 3.6V VCC 下运行。

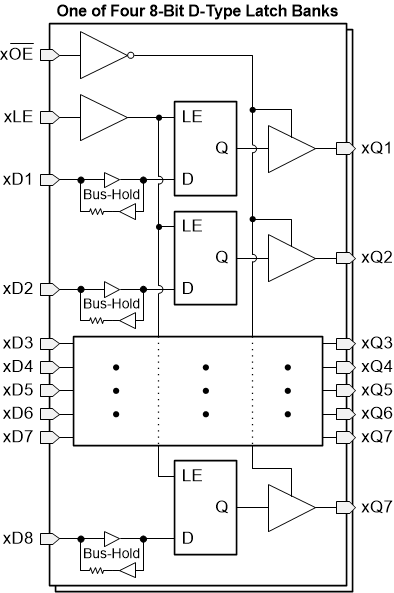

SN74LVCH32373A 特别适合于实现缓冲寄存器、I/O 端口、双向总线驱动器和工作寄存器。它可以用作四个 8 位锁存器、两个 16 位锁存器或一个 32 位锁存器。在锁存器使能 (LE) 输入为高电平时,Q 输出将跟随数据 (D) 输入。当 LE 为低电平时,Q 输出被锁存在 D 输入端设置的电平。

  • 德州仪器 (TI) Widebus+™ 系列产品
  • 工作电压范围为 1.65V 至 3.6V
  • 输入电压高达 5.5V
  • 电压为 3.3V 时,tpd 最大值为 4.2ns
  • VOLP(输出接地反弹)典型值 小于 0.8V(VCC = 3.3V、TA = 25°C 时)
  • VOHV(输出 VOH 下冲)典型值 大于 2V(VCC = 3.3V、TA = 25°C 时)
  • Ioff 支持局部断电模式运行
  • 支持混合模式信号运行 (5V 输入或输出电压, 具有 3.3V VCC
  • 总线保持数据输入消除了对外部上拉/下拉电阻的需求
  • 闩锁性能超过 250mA,符合 JESD 17 规范
  • ESD 保护性能超过 JESD 22 规范要求
    • 2000V 人体放电模型 (A114-A)
    • 200V 机器放电模型 (A115-A)
Number of channels32
Technology familyLVC
Supply voltage (min) (V)1.65
Supply voltage (max) (V)3.6
Input typeStandard CMOS
Output type3-State
Clock frequency (max) (MHz)100
IOL (max) (mA)24
IOH (max) (mA)-24
Supply current (max) (µA)40
FeaturesBalanced outputs, Flow-through pinout, Over-voltage tolerant inputs, Partial power down (Ioff), Very high speed (tpd 5-10ns)
Operating temperature range (°C)-40 to 85
RatingCatalog

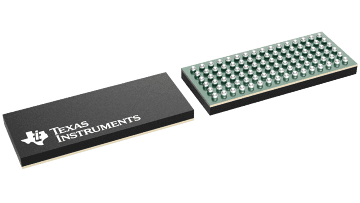

NFBGA (NMJ)9674.25 mm² 13.5 x 5.5
