OPA817

正在供货

产品详情

OPA817 是一款单位增益稳定的电压反馈运算放大器、适用于高速、高精度和宽动态范围的应用。

OPA817 具有一个低噪声结型栅场效应管 (JFET) 输入级，该输入级具有 400MHz 的宽增益带宽和 6V 至 12.6V 的电源电压范围。当在高速数字转换器、有源探头及其他测试和测量应用中用作高阻抗缓冲器时，1000V/µs 的快速压摆率可实现大信号宽带宽和低失真。

OPA817 提供 ±250µV 的超低输入失调电压和 ±3.5µV/°C 的失调电压温漂。皮安级输入偏置电流和低输入电压噪声 (4.5nV/√Hz) 相结合，使得 OPA817 十分适合在光学测试和通信设备以及医疗和科学仪器中用作宽带跨阻放大器。

OPA817 采用带有裸露散热垫的 8 引脚 WSON 封装。此器件可在 –40°C 至 +105°C 的工业温度范围内正常运行。

高带宽：
- 增益带宽积：400MHz
- 带宽 (G = 1V/V)：800MHz
- 大信号带宽 (2V_PP)：250MHz
- 压摆率：1000V/µs
高精度：
- 输入失调电压：250µV（最大值）
- 输入失调电压温漂：3.5µV/°C（最大值）
输入电压噪声：4.5nV/√Hz
输入偏置电流：2pA
低失真（R_L = 100Ω，V_O = 2V_PP）：
- 10MHz 时的 HD2、HD3：–86dBc、–100dBc
电源电压范围：6V 至 12.6V
电源电流：23.5mA
关断电流：55µA
性能提升至 OPA656

Architecture	FET / CMOS Input, Voltage FB
Number of channels	1
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	6
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	12.6
GBW (typ) (MHz)	400
BW at Acl (MHz)	800
Acl, min spec gain (V/V)	1
Slew rate (typ) (V/µs)	1000
Vn at flatband (typ) (nV√Hz)	4.5
Vn at 1 kHz (typ) (nV√Hz)	7.5
Iq per channel (typ) (mA)	23.5
Vos (offset voltage at 25°C) (max) (mV)	0.25
Rail-to-rail	No
Features	Shutdown
Rating	Catalog
Operating temperature range (°C)	-40 to 105
CMRR (typ) (dB)	110
Input bias current (max) (pA)	20
Offset drift (typ) (µV/°C)	1
Iout (typ) (mA)	80
2nd harmonic (dBc)	-100
3rd harmonic (dBc)	-120
Frequency of harmonic distortion measurement (MHz)	1

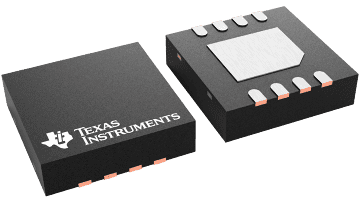

WSON (DTK)

9 mm² 3 x 3
