TMS320F2800157

正在供货

具有 HRPWM、120MHz 频率、256KB 闪存且支持 CAN-FD 的 C2000™ 32 位 MCU

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TMS320F280015x (F280015x) 是经过成本优化的 C2000 实时微控制器系列的可扩展、超低延迟器件，旨在提高电力电子产品的效率。

这些应用包括：

TMS320F280015x 采用 32 位锁步双 C28x CPU，使得该器件无需过多的软件开销即可成为 ASIL B 级功能安全器件。实时控制子系统基于 TI 的 32 位 C28x DSP 内核，可针对从片上闪存或 SRAM 运行的浮点或定点代码提供 120 MHz 的信号处理性能。三角函数加速器 (TMU) 和 VCRC（循环冗余校验）扩展指令集进一步增强了 C28x CPU 的性能，从而加快了实时控制系统关键常用算法的速度。

F280015x 支持高达 256KB (128KW) 的闪存。高达 36KB (18KW) 的片上 SRAM 也可用于补充闪存。

高性能模拟块集成在 F280015x 实时微控制器 (MCU) 上，并与处理单元和 PWM 单元紧密耦合，从而提供出色的实时信号链性能。14 个 PWM 通道可控制从三相逆变器到功率因数校正的各种功率级，以及其他先进的多级电源拓扑。

各种业界通用通信端口（如 PMBUS、SPI、SCI、LIN、I2C、CAN 和 CAN FD）不仅支持连接，还提供了多个引脚复用选项，可实现出色的信号布局。

是否想详细了解 C2000™ MCU 适用于实时控制系统的特性？查看使用 C2000™ 实时微控制器的基本开发指南，并访问 C2000 实时微控制器页面。

C2000™ 实时控制微控制器 (MCU) 入门指南涵盖了 C2000 器件开发中从硬件到支持资源的所有方面。除了主要的参考文档外，每个部分还提供了相关链接和资源，可帮助用户进一步了解相关信息。

准备好开始了吗？查看 TMDSCNCD2800157 评估板并下载 C2000Ware。

120MHz 32 位锁步双 TMS320C28x 内核
- IEEE 754 浮点单元 (FPU)
- 三角法数学单元 (TMU)
- CRC 引擎和指令 (VCRC)
片上存储器
- 256KB (128KW) 单组闪存（ECC 保护）
- 36KB (18KW) RAM（ECC/奇偶校验保护）
- 安全性
  - JTAGLOCK
  - 零引脚引导
  - 双区域安全
时钟和系统控制
- 两个内部 10MHz 振荡器
- 晶体振荡器或外部时钟输入
- 窗口化看门狗计时器模块
- 丢失时钟检测电路
- 双路时钟比较器 (DCC)
1.2V 内核、3.3V I/O 设计
- 内部 VREG 可生成 1.2V 电压
- 欠压复位 (BOR) 电路
系统外设
- 52 个独立可编程多路复用通用输入/输出 (GPIO) 引脚（11 个与模拟共享）
- 在模拟引脚上提供 10 路数字输入
- 增强型外设中断扩展 (ePIE)
- 支持多个低功耗模式 (LPM)
- 唯一标识 (UID) 号
通信外设
- 一个电源管理总线 (PMBus) 接口
- 两个内部集成电路 (I2C) 端口
- 一个控制器局域网 (CAN/DCAN) 总线端口
- 一个具有灵活数据速率的控制器局域网 (CAN FD/MCAN) 总线端口
- 一个串行外设接口 (SPI) 端口
- 三个 UART 兼容的串行通信接口 (SCI)
- 一个与 UART 兼容的本地互连网络 (LIN) 接口
模拟系统
- 两个 4MSPS 12 位模数转换器 (ADC)
  - 多达 21 个外部通道（11 个与 GPIO 共享）
  - 每个 ADC 具有四个集成后处理块 (PPB)
- 一个带 12 位基准数模转换器 (DAC) 的窗口比较器 (CMPSS)
  - 数字干扰滤波器
  - COMPDACOUT（11 位）
- 三个具有 9.5 位有效基准 DAC 的窗口比较器 (CMPSS_LITE)
增强型控制外设
- 14 个 ePWM 通道，包含四个具有高分辨率功能（150ps 分辨率）的通道
  - 集成式死区支持
  - 集成式硬件跳匣区域 (TZ)
- 三个增强型捕捉 (eCAP) 模块
- 两个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块
- 嵌入式图形发生器 (EPG)
用于 SW AES 的 CMAC 密钥（128 位）
诊断特性
- 内存开机自检 (MPOST)
功能安全合规型
- 专为功能安全应用开发
- 可提供用于 ISO 26262 和 IEC 61508 系统设计的文档
- 系统功能符合 ASIL D 和 SIL 3 等级要求
- 硬件完整性符合 ASIL B 和 SIL 2 要求
安全相关认证
- 已通过 TÜV SÜD 的 ISO 26262 认证 ASIL B
- 通过 TÜV SÜD 的 IEC 61508 认证 SIL 2
封装选项：
- 80 引脚薄型四方扁平封装 (LQFP) [后缀 PN]
- 64 引脚 LQFP [后缀 PM]
- 48 引脚 PowerPAD™ Thermally Enhanced Thin Quad Flatpack (HTQFP) [PHP 后缀]
- 32 引脚 Very Thin Quad Flatpack No-Lead (VQFN) [RHB 后缀]
环境温度 (T A)（请参阅器件信息表和器件比较）：
- F280015xS、F280015xQ 器件：–40°C 至 125°C
- F280015xE 器件：–40°C 至 150°C

CPU	C28x
Frequency (MHz)	120
Flash memory (kByte)	256
RAM (kByte)	36
ADC resolution (Bps)	12
Total processing (MIPS)	120
Features	32-bit CPU timers, CAN FD, Dual security zones, FPU32, Watchdog timer
UART	4
CAN (#)	2
PWM (Ch)	14
TI functional safety category	Functional Safety-Compliant
Number of ADC channels	11, 17, 21
SPI	1
QEP	2
USB	No
Operating temperature range (°C)	-40 to 125
Rating	Catalog
Communication interface	CAN, CAN FD, I2C, LIN, PMBUS, SCI, SPI, UART

HTQFP (PHP)	48	81 mm² 9 x 9

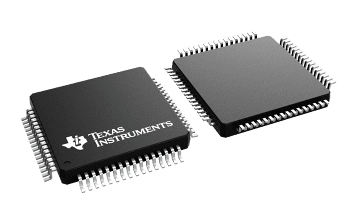

LQFP (PM)	64	144 mm² 12 x 12

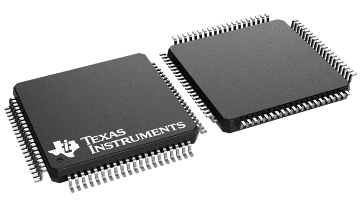

LQFP (PN)	80	196 mm² 14 x 14
