TDA4VE TDA4AL TDA4VL 处理器系列采用不断发展的 Jacinto™ 7 架构,面向智能视觉摄像头应用,基于 TI 在视觉处理器市场上十多年所积累的广泛先进市场知识而构建。TDA4AL 以业界卓越的功耗/性能比为传统和深度学习算法提供高性能计算,并且系统集成度高,可为高级视觉摄像头应用实现可扩展性和更低的成本。关键内核包括具有标量和矢量内核的下一代 DSP、专用深度学习和传统算法加速器、用于通用计算的最新 Arm 和 GPU 处理器、集成式下一代成像子系统 (ISP)、视频编解码器以及隔离式 MCU 岛。所有这些都由汽车级安全硬件加速器提供保护。
主要高性能内核概述:“C7x”下一代 DSP 将 TI 先进的 DSP 和 EVE 内核整合到单个性能更高的内核中,并增加了浮点矢量计算功能,从而实现了对旧代码的向后兼容性,同时简化了软件编程。在典型的汽车最坏情况结温 125°C 下运行时,新型“MMA”深度学习加速器可在业界超低的功率范围内实现高达 8TOPS 的性能。专用的视觉硬件加速器可提供视觉预处理而不会影响系统性能。
通用计算内核和集成概述:对 Arm® Cortex®-A72 的独立双核集群配置有助于实现多操作系统应用,而且对软件管理程序的需求非常低。最多四个 Arm® Cortex®-R5F 子系统能够管理低级的时序关键型处理任务,使 Arm® Cortex®-A72 内核不受应用的影响。TI 的第 7 代 ISP 以现有出色的 ISP 为基础,能够灵活地处理更广泛的传感器套件,支持更高的位深度,并且具有面向分析应用的特性。集成的诊断和安全功能可支持高达 ASIL-D 级别的运行,同时集成的安全功能可保护数据免受现代攻击。CSI2.0 端口支持多传感器输入。为了进一步集成,TDA4VE TDA4AL TDA4VL 系列还包含一个 MCU 岛,从而无需使用外部系统微控制器。
处理器内核:
存储器子系统:
功能安全:
器件安全(在部分器件型号上):
高速串行接口:
汽车接口:
显示子系统:
音频接口:
视频加速:
以太网:
闪存接口:
片上系统 (SoC) 架构:
配套电源管理 IC (PMIC):
| Arm CPU | 2 Arm Cortex-A72 |
| Arm (max) (MHz) | 1200 |
| Coprocessors | 2 Arm Cortex-R5F, MCU Island of 1 Dual Arm Cortex-R5 |
| CPU | 64-bit |
| Graphics acceleration | 1 3D |
| Display type | 1 DSI, 1 EDP, MIPI DPI |
| Protocols | Ethernet |
| Ethernet MAC | 2-Port 10/100/1000 |
| PCIe | 1 PCIe Gen 3 |
| Hardware accelerators | 1 Deep learning accelerator, 1 Depth and Motion accelerator, 1 Vision Processing accelerator, 1 video encode/decode accelerator |
| Features | Multimedia, Vision Analytics |
| Operating system | Linux, QNX, RTOS |
| Rating | Automotive |
| Power supply solution | LP8764-Q1, TPS6594-Q1 |
| Operating temperature range (°C) | -40 to 125 |

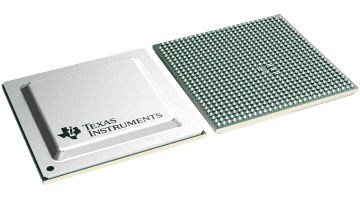

| FCBGA (ALZ) | 770 | 529 mm² 23 x 23 |
