MSP430FR2512

正在供货

具有 4 个触摸 IO（4 个传感器）、8KB FRAM、2KB SRAM、15 个 IO、10 位 ADC 的电容式触控 MCU

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

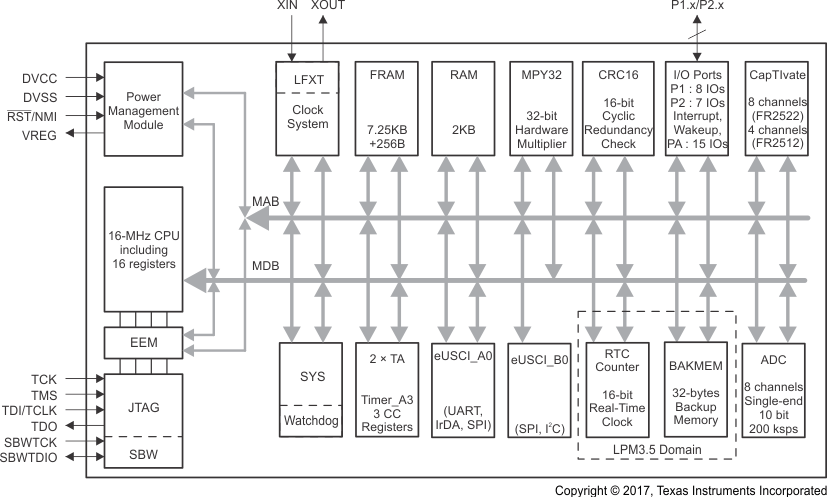

MSP430FR25x2 包含一系列用于电容式触摸传感的超低功耗 MSP430™微控制器 (MCU)，它们均采用 CapTIvate™ 触控技术，适用于应用采用1到16个电容式按钮或接近感应的成本敏感型应用。MSP430FR25x2 MCU 适用于应用电磁干扰、油液、水和油脂影响的工业应用，可以创造价值，实现高性能。这些器件可提供 IEC 认证的解决方案，其功耗比同类竞争解决方案低 5 倍且支持接近感应以及透过玻璃、塑料和金属镀层进行触摸操作。

TI 电容式触摸感应 MSP430 MCU 由一套全面的硬件和软件生态系统进行支持，并配套提供参考设计和代码示例，协助用户快速开展设计。BOOSTXL-CAPKEYPAD BoosterPack™插件模块可搭配使用 CAPTIVATE-PGMR 编程器电路板（单独使用或作为 MSP-CAPT-FR2633 CapTIvate 开发套件的一部分），或 LaunchPad 开发套件生态系统。TI 还提供免费的软件，如 CapTIvate 设计中心，工程师可以在其中借助方便易用的 GUI 和 MSP430Ware™ 软件以及包括 CapTIvate 技术指南在内的综合性文档快速进行应用开发。

采用 CapTIvate 技术的 MSP430 MCU 提供市面上集成度和自主性领先的电容式触控解决方案，可在最低功耗下实现高可靠性和抗噪能力。有关更多信息，请访问 ti.com.cn/captivate。

有关完整的模块说明，请参阅《MSP430FR4xx 和 MSP430FR2xx 系列器件用户指南》。

CapTIvate™ 技术 – 电容式触控
- 性能
  - 两路同步快速电极扫描
  - 接近感应
- 可靠性
  - 提高了针对电力线、射频及其他环境噪声的抗扰度
  - 内置扩展频谱、自动调优、噪声滤除和消抖算法
  - 提供可靠的触控解决方案，该方案具有 10V RMS 共模噪声、4kV 电气快速瞬变以及 15kV 静电放电，符合 IEC‑61000-4-6、IEC-61000-4-4 和 IEC‑61000-4-2 标准
  - 降低了射频辐射，简化了电气设计
  - 支持金属触控和防水设计
- 灵活性
  - 多达 8 个自电容式电极和 16 个互电容式电极
  - 在同一设计中混合使用自电容式电极和互电容式电极
  - 支持多点触控功能
  - 宽电容检测范围；0 至 300pF 宽电极范围
- 低功耗
  - 两个传感器的触摸唤醒电流小于 4µA
  - 触摸唤醒状态机支持在 CPU 休眠过程中进行电极扫描
  - 用于环境补偿、滤波和阈值检测的硬件加速
- 易于使用
  - CapTIvate 设计中心，PC GUI 允许工程师对电容按钮进行实时设计和调试，无需编写代码
  - 存储于 ROM 中的 CapTIvate 软件库为客户应用提供充足的 FRAM
嵌入式微控制器
- 16 位 RISC 架构
- 支持的时钟频率最高可达 16MHz
- 3.6V 至 1.8V 的宽电源电压范围（最低电源电压受限于 SVS 电平，请参阅 SVS 规格）
优化的超低功耗模式
- 激活模式：120µA/MHz（典型值）
- 待机模式：两个传感器的触摸唤醒电流小于 4µA
- 关断模式 (LPM4.5)：36nA，无 SVS
低功耗铁电 RAM (FRAM)
- 非易失性存储器容量高达 7.5KB
- 内置错误修正码 (ECC)
- 可配置的写保护
- 对程序、常量和存储的统一存储
- 耐写次数达 10¹⁵ 次
- 抗辐射和非磁性
- FRAM 与 SRAM 之比高达 4：1
高性能模拟
- 高达 8 通道 10 位模数转换器 (ADC)
  - 1.5V 的内部基准电压
  - 采样与保持 200ksps
智能数字外设
- 两个 16 位计时器，每个计时器有三个捕捉/比较寄存器 (Timer_A3)
- 一个 16 位计时器，采用 CapTIvate™技术
- 一个仅用作计数器的 16 位 RTC
- 16 位循环冗余校验 (CRC)
增强型串行通信，支持引脚重映射功能（请参阅器件比较）
- 一个 eUSCI_A 接口，支持 UART、IrDA 和 SPI
- 一个 eUSCI_B 接口，支持 SPI 和 I²C
时钟系统 (CS)
- 片上 32kHz RC 振荡器 (REFO)
- 带有锁频环 (FLL) 的片上 16MHz 数控振荡器 (DCO)
  - 室温下的精度为 ±1%（具有片上基准）
- 片上超低频 10kHz 振荡器 (VLO)
- 片上高频调制振荡器 (MODOSC)
- 外部 32kHz 晶振 (LFXT)
- 可编程 MCLK 预分频器（1 至 128）
- 通过可编程预分频器（1、2、4 或 8）从 MCLK 获得的 SMCLK
通用输入/输出和引脚功能
- 共计 15 个 I/O（采用 VQFN-20 封装）
- 15 个中断引脚（P1 和 P2）可以将 MCU 从低功耗模式下唤醒
开发工具和软件
- 开发工具
  - MSP CapTIvate™ MCU 开发套件评估：与 CAPTIVATE‑PGMR 编程器和电容式触控 MSP430FR2522 MCU 板 BOOSTXL‑CAPKEYPAD 配合使用
  - 目标开发板 MSP‑TS430RHL20
- 易于使用的生态系统
  - CapTIvate 设计中心 – 代码生成、可自定义 GUI、实时调优
12KB ROM 库包含 CapTIvate 触控程序库和驱动程序库
系列成员（另请参阅器件特性）
- MSP430FR2522：7.25KB 程序 FRAM、256B 信息 FRAM、2KB RAM
  ，多达 8 个自电容式传感器和 16 个互电容式传感器
- MSP430FR2512：7.25KB 程序 FRAM、256B 信息 FRAM、2KB RAM
  ，多达 4 个自电容式传感器或互电容式传感器
封装选项
- 20 引脚：VQFN (RHL)
- 16 引脚：TSSOP (PW)

Frequency (MHz)	16
Nonvolatile memory (kByte)	8
RAM (kByte)	2
ADC type	10-bit SAR
Number of ADC channels	8
Number of GPIOs	15
Features	Advanced sensing, Real-time clock
UART	1
USB	No
Number of I2Cs	1
SPI	2
Number of comparator channels	0
Timers - 16-bit	2
Bootloader (BSL)	I2C, UART
Special I/O	CapTIvate Touch I/O
Operating temperature range (°C)	-40 to 85
Rating	Catalog

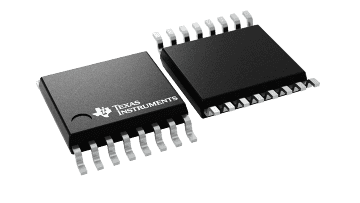

TSSOP (PW)	16	32 mm² 5 x 6.4

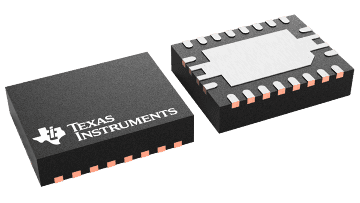

VQFN (RHL)	20	15.75 mm² 4.5 x 3.5
