AM3358-EP

正在供货

Sitara 处理器: Arm Cortex-A8、3D、PRU-ICSS、HiRel、CAN

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

基于 ARM Cortex-A8 处理器的 AM3358-EP 微处理器在图像、图形处理、外设和工业接口选项（例如 PROFIBUS）方面得到了增强。此器件支持高级操作系统 (HLOS)。 Linux^®和 Android™可从德州仪器 (TI) 免费获取。

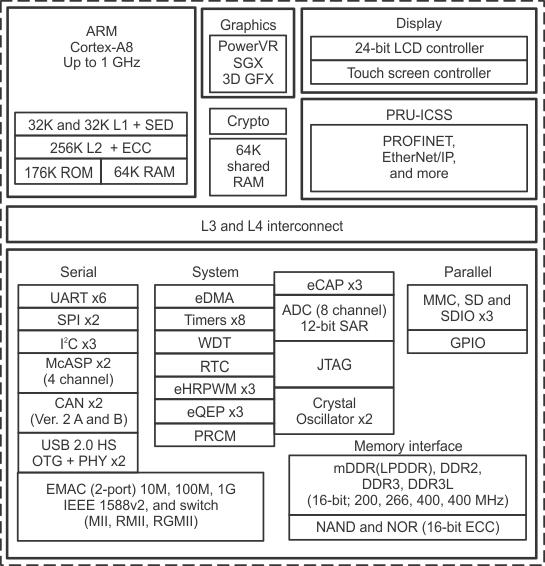

AM3358-EP 微处理器包含功能方框图中显示的子系统，并简要介绍了简要说明：

微处理器单元 (MPU) 子系统基于 ARM Cortex-A8 处理器， PowerVR SGX™图形加速器子系统提供 3D 图形加速功能以支持显示和游戏特效。

可编程实时单元子系统和工业通信子系统 (PRU-ICSS) 与 ARM 内核彼此独立，允许单独操作和计时，以实现更高的效率和灵活性。PRU-ICSS 支持附加外设接口以及 PROFINET、EtherNet/IP、PROFIBUS、以太网 POWERLINK、串行实时通信协议 (Sercos) 等实时协议。此外，凭借 PRU-ICSS 的可编程特性及其对引脚、事件和所有片上系统 (SoC) 资源的访问权限，该子系统可以灵活地实现快速实时响应、专用数据处理操作以及自定义外设接口，并减轻 SoC 其他处理器内核的任务负载。

高达 800MHz Sitara™ ARM^® Cortex^®-A8 32 位 RISC 处理器
- NEON™SIMD 协处理器
- 32KB L1 指令和具有单错检测（奇偶校验）功能的 32KB 数据缓存
- 具有错误校正码 (ECC) 的 256KB L2 缓存
- 176KB 片上引导 ROM
- 64KB 专用 RAM
- 仿真和调试 - JTAG
- 中断控制器（最多可控制 128 个中断请求）
片上存储器（共享 L3 RAM）
- 64KB 通用片上存储器控制器 (OCMC) RAM
- 可访问所有主机
- 支持保持以实现快速唤醒
外部存储器接口 (EMIF)
- mDDR(LPDDR)、DDR2、DDR3、DDR3L 控制器：
  - mDDR：200MHz 时钟（400MHz 数据速率）
  - DDR2：266MHz 时钟（532MHz 数据速率）
  - DDR3：400MHz 时钟（800MHz 数据速率）
  - DDR3L：400MHz 时钟（800MHz 数据速率）
  - 16 位数据总线
  - 1GB 全部可寻址空间
  - 支持一个 x16 或两个 x8 存储器器件配置
- 通用存储器控制器 (GPMC)
  - 灵活的 8 位和 16 位异步存储器接口，具有多达七种芯片选择（NAND、NOR、Muxed-NOR、SRAM）
  - 使用 BCH 码来支持 4 位、8 位或 16 位 ECC
  - 使用海明码来支持 1 位 ECC
- 错误定位器模块 (ELM)
  - 与 GPMC 一起使用，通过 BCH 算法来确定所生成的伴随多项式中数据错误的地址
  - 根据 BCH 算法，支持 4 位、8 位和 16 位每 512 字节块错误定位
可编程实时单元子系统和工业通信子系统 (PRU-ICSS)
- 支持 PROFIBUS、PROFINET、EtherNet/IP™ 等协议
- 两个可编程实时单元 (PRU)
  - 可运行在 200MHz 的 32 位负载/存储 RISC 处理器
  - 具有单错检测（奇偶校验）功能的 8KB 指令 RAM
  - 具有单错检测（奇偶校验）功能的 8KB 数据 RAM
  - 具有 64 位累加器的单周期 32 位乘法器
  - 增强型 GPIO 模块可为外部信号提供移入/移出支持以及并行锁存
- 具有单错检测（奇偶校验）功能的 12KB 共享 RAM
- 三个 120 字节寄存器组，每个 PRU 均可进行访问
- 用于处理系统输入事件的中断控制器 (INTC)
- 用于将内部和外部主机连接到 PRU-ICSS 内部资源的本地互联总线
- PRU-ICSS 内的外设：
  - 一个具有流控制引脚的 UART 端口，支持高达 12Mbps 的数据速率
  - 一个增强型捕捉 (eCAP) 模块
  - 两个支持工业以太网的 MII 以太网端口
  - 一个 MDIO 端口
电源、复位和时钟管理 (PRCM) 模块
- 控制待机模式和深度休眠模式的进入和退出
- 负责休眠排序、电源域关闭排序、唤醒排序和电源域打开排序
- 时钟
  - 集成 15 至 35MHz 高频振荡器，用于为各种系统和外设时钟生成参考时钟
  - 支持对子系统和外设进行单独的时钟启用和禁用控制，帮助降低功耗
  - 五个用于生成系统时钟（MPU 子系统、DDR 接口、USB 和外设 [MMC 和 SD、UART、SPI、I²C]、L3、L4、以太网、GFX [SGX530]、LCD 像素时钟）的 ADPLL
- 电源
  - 两个不可切换的电源域（实时时钟 [RTC]、唤醒逻辑 [WAKEUP]）
  - 三个可切换电源域（MPU 子系统 [MPU]、SGX530 [GFX]、外设和基础设施 [PER]）
  - 执行 SmartReflex™2B 类，基于芯片温度、过程变化和性能实现内核电压调节（自适应电压调节 [AVS]）
  - 动态电压频率缩放 (DVFS)
实时时钟 (RTC)
- 实时日期（年、月、日和星期几）和时间（小时、分钟和秒）信息
- 内部 32.768kHz 振荡器、RTC 逻辑和 1.1V 内部 LDO
- 独立上电复位 (RTC_PWRONRSTn) 输入
- 用于外部唤醒事件的专用输入引脚 (EXT_WAKEUP)
- 可编程警报可用于生成 PRCM 内部中断（用于唤醒）或 Cortex-A8 内部中断（用于事件通知）
- 可编程警报可与外部输出 (PMIC_POWER_EN) 一起用于启用电源管理 IC，从而恢复非 RTC 电源域
外设
- 多达两个具有集成 PHY 的 USB 2.0 高速 DRD（双角色器件）端口
- 多达两个工业千兆以太网 MAC（10、100、1000Mbps）
  - 集成开关
  - 每个 MAC 都支持 MII、RMII、RGMII 和 MDIO 接口
  - 以太网 MAC 和交换机可独立于其它功能运行
  - IEEE 1588v2 精确时间协议 (PTP)
- 多达两个控制器局域网 (CAN) 端口
  - 支持 CAN 版本 2 的 A 和 B 部分
- 多达两个多通道音频串行端口 (McASP)
  - 高达 50MHz 的发送和接收时钟
  - 每个 McASP 端口具有多达四个串行数据引脚并具有独立的 TX 和 RX 时钟
  - 支持时分多路复用 (TDM)、IC 间音频 (I2S) 和类似格式
  - 支持数字音频接口传输（SPDIF、IEC60958-1 和 AES-3 格式）
  - 用于发送和接收的 FIFO 缓冲器（256 字节）
- 多达六个 UART
  - 所有 UART 均支持 IrDA 和 CIR 模式
  - 所有 UART 均支持 RTS 和 CTS 流控制
  - UART1 支持完整的调制解调器控制
- 多达两个主从 McSPI 串行接口
  - 多达两个芯片选择
  - 高达 48MHz
- 多达三个 MMC、SD、SDIO 端口
  - 1 位、4 位和 8 位 MMC、SD、SDIO 模式
  - MMCSD0 具有专用于 1.8V 或 3.3V 运行的电源轨
  - 高达 48MHz 的数据传输速率
  - 支持卡检测和写保护
  - 符合 MMC4.3、SD、SDIO 2.0 规范
- 多达三个 I²C 主从接口
  - 标准模式（高达 100kHz）
  - 快速模式（高达 400kHz）
- 多达四组通用 I/O (GPIO) 引脚
  - 每组包含 32 个 GPIO 引脚（与其他功能引脚复用）
  - GPIO 引脚可用作中断输入（每组多达两个中断输入）
- 多达三个外部 DMA 事件输入，这些输入也可用作中断输入
- 8 个 32 位通用计时器
  - DMTIMER1 是一款用于操作系统 (OS) 节拍的 1ms 计时器
  - DMTIMER4–DMTIMER7 为引脚输出
- 一个看门狗计时器
- SGX530 3D 图形引擎
  - 拼图架构每秒可提供多达 2000 万个多边形
  - 通用可扩展着色引擎 (USSE) 是一款包含像素和顶点着色功能的多线程引擎
  - 超越 Microsoft VS3.0、PS3.0 和 OGL2.0 的高级着色功能集
  - Direct3D Mobile、OGL-ES 1.1 和 2.0 以及 OpenMax 的行业标准 API 支持
  - 精细的任务切换、负载均衡和电源管理
  - 高级几何 DMA 驱动型运行，可最大限度减少 CPU 交互
  - 可编程高质量图像防混叠功能
  - 用于统一存储器架构中操作系统运行的完全虚拟化存储器寻址功能
- LCD 控制器
  - 高达 24 位数据输出；每像素 8 位 (RGB)
  - 分辨率高达 2048 × 2048（像素时钟最高频率为 126MHz）
  - 集成 LCD 接口显示驱动器 (LIDD) 控制器
  - 集成光栅控制器
  - 集成 DMA 引擎可通过中断或固件计时器从外部帧缓冲器获取数据，无需加重处理器的负担
  - 512 字深内部 FIFO
  - 支持的显示类型：
    - 字符显示 - 使用 LIDD 控制器对这些显示进行编程
    - 无源矩阵 LCD 显示 - 使用 LCD 光栅显示控制器来为无源显示的持续图形刷新提供定时和数据
    - 有源矩阵 LCD 显示 - 使用外部帧缓冲器空间和内部 DMA 引擎来驱动到面板的流数据
- 12 位逐次逼近寄存器 (SAR) ADC
  - 每秒 20 万次采样
  - 可从 8:1 模拟开关复用的八个模拟输入中任意选择输入
  - 可配置为用作 4 线、5 线或 8 线电阻式触摸屏控制器 (TSC) 接口
- 多达三个 32 位 eCAP 模块
  - 可配置为三个捕捉输入或三个辅助 PWM 输出
- 多达三个增强型高分辨率 PWM 模块 (eHRPWM)
  - 具有时间和频率控制功能的 16 位专用时基计数器
  - 可配置为六个单端、六个双边对称或三个双边非对称输出
- 多达三个 32 位增强型正交编码脉冲 (eQEP) 模块
器件标识
- 包含电子保险丝组 (FuseFarm)，其中一些位可由厂家编程
  - 生产 ID
  - 器件部件号（唯一 JTAG ID）
  - 器件版本（可由主机 ARM 读取）
调试接口支持
- 用于 ARM（Cortex-A8 和 PRCM）和的 JTAG 和 cJTAG
- 支持器件边界扫描
- 支持 IEEE1500
DMA
- 片上增强型 DMA 控制器 (EDMA) 搭载三个第三方传送控制器 (TPTC) 和一个第三方通道控制器 (TPCC)，支持多达 64 个可编程逻辑通道和八个 QDMA 通道。EDMA 用于：
  - 向/从片上存储器传送
  - 向/从外部存储器（EMIF、GPMC、从外设）传送
处理器间通信 (IPC)
- 集成了基于硬件的 IPC 邮箱，以及用于 Cortex-A8 之间进程同步的自旋锁、PRCM 和 PRU-ICSS
  - 可生成中断的邮箱寄存器
    - 引发器（Cortex-A8、PRCM）
  - 自旋锁具有 128 个软件指定的锁寄存器
安全性
- 加密硬件加速器（AES、SHA、PKA、RNG）
启动模式
- 通过锁存在 PWRONRSTn 复位输入引脚上升沿的启动配置引脚来选择启动模式

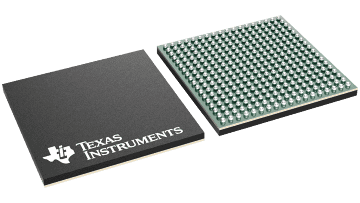

封装：
- 324 引脚 S-PBGA-N324 封装
  （后缀为 GCZ），0.80mm 焊球间距

Arm CPU	1 Arm Cortex-A8
Arm (max) (MHz)	800
Coprocessors	PRU-ICSS
CPU	32-bit
Graphics acceleration	1 3D
Display type	1 LCD
Protocols	Ethernet, ICSS, Profibus, Profinet
Ethernet MAC	2-Port 10/100 PRU EMAC, 2-Port 1Gb switch
Features	General purpose
Operating system	Linux, RTOS
Rating	HiRel Enhanced Product
Operating temperature range (°C)	-40 to 105

NFBGA (GCZ)

324

225 mm² 15 x 15
