DRA746

正在供货

适用于汽车信息娱乐系统和仪表组、具有图形和 DSP 的 1.5 GHz 双核 Arm Cortex-A15 SoC 处理器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

DRA75x 和 DRA74x (Jacinto 6) 信息娱乐应用处理器旨在满足现代车内信息娱乐体验对于处理性能的强烈需求。

该器件使原始设备制造商 (OEM) 和原始设计制造商 (ODM) 得以将创新型连接技术、语音识别和音频流式传输等快速投入实施。Jacinto 6 器件通过其极具灵活性的全集成混合处理器解决方案，可实现较高的处理性能。此外，这些器件不但具有可编程视频处理功能，还融合了高度集成的外设集。

双核 Arm^® Cortex^®-A15 RISC CPU 配有 Arm^®Neon™扩展、TI C66x VLIW 浮点 DSP 内核以及 Vision AccelerationPac（具有 1 个或多个 EVE），可提供编程功能。借助 Arm，开发人员能够将控制函数与在 DSP 和协处理器上编程的其他算法分离开来，从而降低系统软件的复杂性。

此外，TI 提供一整套针对 Arm、DSP 和 EVE 协处理器的开发工具，其中包括 C 语言编译器和一个可查看源代码的调试界面。

DRA75x 和 DRA74x Jacinto 6 处理器系列器件符合 AEC-Q100 标准。

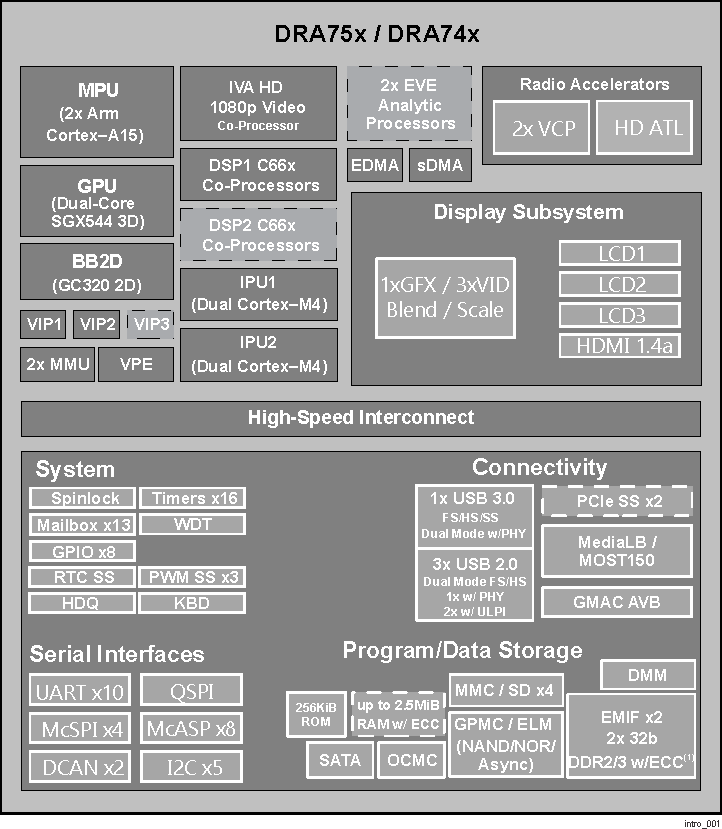

专为信息娱乐应用设计的架构
支持视频、图像和图形处理
- 全高清视频（1920 × 1080p，60fps）
- 多个视频输入和视频输出
- 2D 和 3D 图形
双核 Arm^® Cortex^®-A15 微处理器子系统
C66x 浮点 VLIW DSP 多达两个
- 目标代码与 C67x 和 C64x+ 完全兼容
- 每周期最多 32 次 16 x 16 位定点乘法
片上 L3 RAM 高达 2.5MB
3 级 (L3) 和 4 级 (L4) 互连
两个 DDR2/DDR3/DDR3L 存储器接口 (EMIF) 模块
- 最高支持 DDR2-800 和 DDR3-1066
- 每个 EMIF 支持高达 2GB
双核 Arm^® Cortex^®-M4 图像处理单元 (IPU)
多达两个嵌入式视觉引擎 (EVE)
IVA 子系统
显示子系统
- 具有 DMA 引擎和多达 3 条管线的显示控制器
- HDMI™编码器：兼容 HDMI 1.4a 和 DVI 1.0
视频处理引擎 (VPE)
2D 图形加速器 (BB2D) 子系统
- Vivante^®GC320 内核
双核 PowerVR^®SGX544 3D GPU
三个视频输入端口 (VIP) 模块
- 支持多达 10 个多路复用输入端口
通用存储器控制器 (GPMC)
增强型直接存储器存取 (EDMA) 控制器
2 端口千兆以太网 (GMAC)
16 个 32 位通用计时器
32 位 MPU 看门狗计时器
五个内部集成电路 (I²C™) 端口
HDQ™/单线^®接口
SATA 接口
MediaLB^®(MLB) 子系统
10 个可配置 UART/IrDA/CIR 模块
4 个多通道串行外设接口 (McSPI)
四路 SPI (QSPI)
8 个多通道音频串行端口 (McASP) 模块
超高速 USB 3.0 双角色器件
3 个高速 USB 2.0 双角色器件
四个多媒体卡/安全数字/安全数字输入输出接口 (MMC™/SD^®/SDIO)
具有两个 5Gbps 通道的 PCI-Express^®3.0 子系统
- 一个与第 2 代兼容的双通道端口
- 或两个与第 2 代兼容的单通道端口
双控制器局域网 (DCAN) 模块
- CAN 2.0B 协议
多达 247 个通用 I/O (GPIO) 引脚
实时时钟子系统 (RTCSS)
器件安全特性
- 硬件加密加速器和 DMA
- 防火墙
- JTAG^®锁
- 安全密钥
- 安全 ROM 和引导
电源、复位和时钟管理 (PRCM)
支持 CTool 技术的片上调试
28nm CMOS 技术

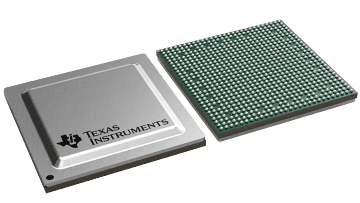

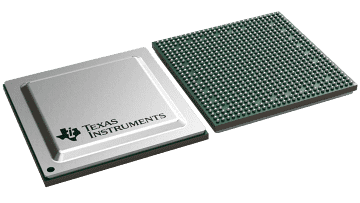

23mm × 23mm、0.8mm 间距、760 引脚 BGA (ABC)

Arm CPU	2 Arm Cortex-A15
Arm (max) (MHz)	1500
Coprocessors	2 Dual Arm Cortex-M4
CPU	32-bit
Graphics acceleration	1 2D, 2 3D
Display type	1 HDMI, 3 LCD
Protocols	Ethernet
Ethernet MAC	1-Port 10/100/1000, 2-Port 1Gb switch
PCIe	1 PCIe Gen 2
Hardware accelerators	1 Image Video Accelerator, 2 Viterbi Decoder, Audio Tracking
Features	Multimedia
Operating system	Android, Linux, RTOS
Security	Cryptography, Debug security, Device identity, Isolation firewalls, Secure boot, Secure storage & programming, Software IP protection
TI functional safety category	Functional Safety-Compliant
Rating	Automotive
Operating temperature range (°C)	to

FCBGA (ABC)

760

529 mm² 23 x 23
