MSP430FR4132

正在供货

具有 8KB FRAM、1KB SRAM、10 位 ADC、LCD、UART/SPI/I2C、红外逻辑、计时器的 16MHz MCU

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

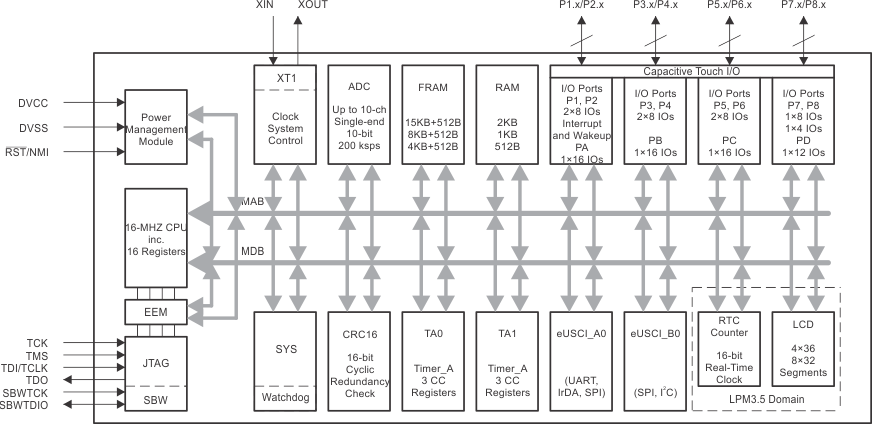

MSP430FR41xx 超低功耗 (ULP) 微控制器系列支持低成本 LCD 应用，如远程控制、恒温器、智能仪表、血糖监测仪和血压监测仪等，该系列器件的集成 10 位 ADC 对这些应用的性能提升大有帮助。MCU 具有功能强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于实现最大编码效率。数控振荡器 (DCO) 可使器件在不到 10µs 的时间内从低功耗模式唤醒至活动模式。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。

MSP430™ 微控制器平台将独特的嵌入式铁电随机存取存储器 (FRAM) 和全面的超低功耗系统架构相结合，从而使系统设计人员能够在降低能耗的同时提升性能。FRAM 技术将 RAM 的低功耗快速写入、灵活性和耐用性与闪存的非易失性相结合。

MSP430FR41x MCU 由一个由各种软、硬件资源组成的生态系统提供支持，并配套提供有参考设计和代码示例，可帮助您快速开展设计。适用于 MSP430FR41xx 的开发套件包括 MSP-EXP430FR4133 LaunchPad™ 开发套件和 MSP-TS430PM64D 64 引脚目标开发板。TI 还提供免费的 MSP430Ware™ 软件，该软件以 Code Composer Studio™ IDE 桌面和云版本组件的形式提供（位于 TI Resource Explorer 中）。我们为 MSP430 MCU 提供广泛的在线配套资料（例如内务处理型示例系列、MSP Academy 培训），也通过 TI E2E™ 支持论坛提供在线支持。

有关完整的模块说明，请参阅 《MSP430FR4xx 和 MSP430FR2xx 系列器件用户指南》 。

嵌入式微控制器
- 频率高达 16MHz 的 16 位精简指令集计算机 (RISC) 架构
- 1.8V 至 3.6V 的宽电源电压范围（最低电源电压受限于 SVS 电平，请参阅Section 8.12.1.1）
经优化的低功耗模式（3V）
- 工作模式：126µA/MHz
- 待机模式：<1µA，实时时钟 (RTC) 计数器和液晶显示器 (LCD) 处于工作状态
- 关断 (LPM4.5)：15nA
高性能模拟
- 10 通道 10 位模数转换器 (ADC)
  - 1.5V 的内部基准电压
  - 采样与保持 200ksps
- 低功耗 LCD 驱动器
  - 支持高达 4×36 段或 8×32 段 LCD 配置
  - 片上电荷泵，在待机模式 (LPM3.5) 下可使 LCD 保持激活状态
  - 每个 LCD 引脚均可通过软件配置为 SEG 或 COM
  - 在 2.6V 至 3.5V 范围内提供对比度控制（阶跃为 0.06V）
低功耗铁电 RAM (FRAM)
- 容量高达 15.5KB 的非易失性存储器
- 内置错误修正码 (ECC)
- 可配置的写保护
- 对程序、常量和存储的统一存储
- 耐写次数达 10¹⁵ 次
- 抗辐射和非磁性
智能数字外设
- 红外调制逻辑
- 两个 16 位定时器，每个定时器有 3 个捕捉/比较寄存器 (Timer_A3)
- 一个仅用作计数器的 16 位 RTC 计数器
- 16 位循环冗余校验器 (CRC)
增强型串行通信
- 增强型 USCI A (eUSCI_A) 支持 UART、IrDA 和 SPI
- 增强型 USCI B (eUSCI_B) 支持 SPI 和 I²C
时钟系统 (CS)
- 片上 32kHz RC 振荡器 (REFO)
- 带有锁频环 (FLL) 的片上 16MHz 数控振荡器 (DCO)
  - 室温下的精度为 ±1%（具有片上基准）
- 片上超低频 10kHz 振荡器 (VLO)
- 片上高频调制振荡器时钟 (MODCLK)
- 外部 32kHz 晶振 (XT1)
- 可编程 MCLK 预分频器（1 至 128）
- 通过可编程预分频器（1、2、4 或 8）从 MCLK 获得的 SMCLK
通用输入/输出和引脚功能
- 60 个 I/O（64 引脚封装）
- 16 个中断引脚（P1 和 P2）可以将 MCU 从 LPM 唤醒
- 所有 I/O 均为电容式触摸 I/O
开发工具和软件
- 开发套件（MSP-EXP430FR4133 LaunchPad™ 开发套件和 MSP‑TS430PM64D 目标开发板）
- 免费软件（ MSP430Ware™ 软件）
系列成员（另请参阅Section 6）
- MSP430FR4133：15KB 程序 FRAM + 512B 信息 FRAM + 2KB RAM
- MSP430FR4132：8KB 程序 FRAM + 512B 信息 FRAM + 1KB RAM
- MSP430FR4131：4KB 程序 FRAM + 512B 信息 FRAM + 512B RAM
封装选项
- 64 引脚：LQFP (PM)

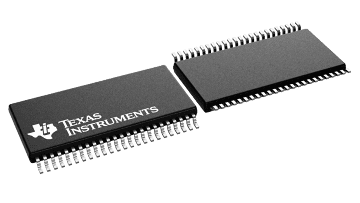

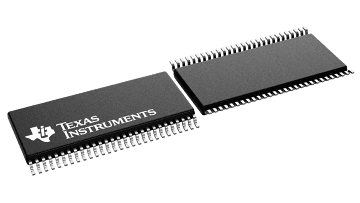

- 56 引脚：TSSOP (G56)
- 48 引脚：TSSOP (G48)

Frequency (MHz)	16
Nonvolatile memory (kByte)	8
RAM (kByte)	1
ADC type	10-bit SAR
Number of ADC channels	10
Number of GPIOs	60
Features	IR Modulation Logic, LCD, Real-time clock
UART	1
USB	No
Number of I2Cs	1
SPI	2
Number of comparator channels	0
Timers - 16-bit	2
Bootloader (BSL)	UART
Operating temperature range (°C)	-40 to 85
Rating	Catalog

LQFP (PM)	64	144 mm² 12 x 12
TSSOP (DGG)	56	113.4 mm² 14 x 8.1
TSSOP (DGG)	48	101.25 mm² 12.5 x 8.1
