TMS320F28054F-Q1

正在供货

具有 60MHz 频率、128KB 闪存、InstaSPIN-FOC、PGA 的汽车类 C2000™ 32 位 MCU

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

C2000™ 实时控制 MCU 针对处理、感应和驱动进行了优化，可提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。C2000 系列包括高级性能 MCU 和入门级性能 MCU。

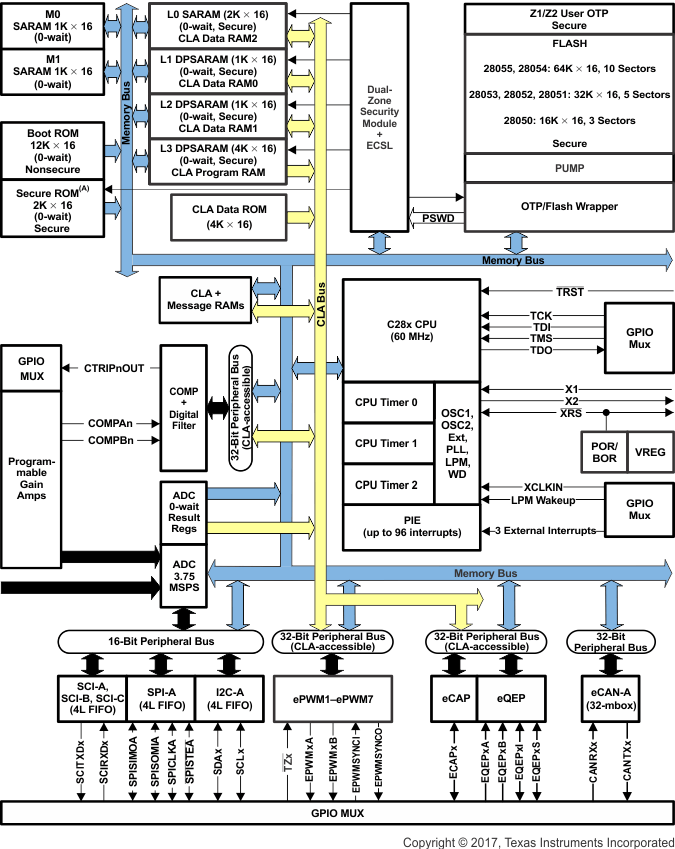

F2805x 系列微控制器 (MCU) 为 C28x 内核以及与引脚较少的器件中高度集成的控制外设耦合的 CLA 供电。该系列器件的代码与基于 C28x 的旧版代码兼容，同时具有较高的模拟集成度。

一个内部稳压器实现了单电源轨运行。增设了具有 6 位内部基准的模拟比较器，并可通过与其直接连接来控制 PWM 输出。ADC 可在 0V 至 3.3V 的固定满量程范围内实施转换，支持 V_REFHI/V_REFLO 基准的比例运算。ADC 接口已针对低开销和延迟进行了优化。

模拟前端 (AFE) 含有多达七个比较器以及多达三个集成 DAC、一个 V_REFOUT 缓冲 DAC、多达四个 PGA 以及多达四个数字滤波器。PGA 可以采用三种离散增益模式放大输入信号。AFE 外设的实际数量将取决于 TMS320F2805x 器件数量。请参阅器件比较了解更多详细信息

要了解有关 C2000 MCU 的更多信息，请访问 C2000™ 实时控制 MCU 页面。

高效 32 位 CPU (TMS320C28x)
- 60MHz（16.67ns 周期时间）
- 16 × 16 和 32 × 32 乘法和累加 (MAC) 运算
- 16 × 16 双 MAC
- 哈佛 (Harvard) 总线架构
- 连动运算
- 快速中断响应和处理
- 统一存储器编程模型
- 高效代码（使用 C/C++ 和汇编语言）
可编程控制律加速器 (CLA)
- 32 位浮点数学加速器
- 独立于主 CPU 之外的代码执行
双区域安全模块
字节序：小端字节序
低器件和系统成本：
- 3.3V 单电源
- 无需电源排序
- 集成型加电复位和欠压复位
- 低功耗
- 无模拟支持引脚
时钟：
- 两个内部零引脚振荡器
- 片上晶振振荡器和外部时钟输入
- 看门狗计时器模块
- 丢失时钟检测电路
多达 42 个具有输入滤波功能的独立可编程、多路复用通用输入/输出 (GPIO) 引脚
支持 JTAG 边界扫描
- IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
可支持所有外设中断的外设中断扩展 (PIE) 模块
三个 32 位 CPU 计时器
每个 ePWM 模块中的独立 16 位计时器
片上存储器
- 可提供闪存、SARAM、消息 RAM、OTP、CLA 数据 ROM、引导 ROM、安全 ROM
128 位安全密钥和锁
- 保护安全内存块
- 防止固件逆向工程
串行端口外设
- 三个串行通信接口 (SCI)（通用异步接收器/发送器 [UART]）模块
- 一个串行外设接口 (SPI) 模块
- 一条内部集成电路 (I2C) 总线
- 一条增强型控制器局域网络 (eCAN) 总线
增强型控制外设
- 增强型脉宽调制器 (ePWM)
- 增强型捕捉 (eCAP) 模块
- 增强型正交编码器脉冲 (eQEP) 模块
模拟外设
- 一个 12 位模数转换器 (ADC)
- 一个用于振荡器补偿的片上温度传感器
- 多达七个比较器，这些比较器具有多达三个集成型数模转换器 (DAC)
- 一个经缓冲的基准 DAC
- 多达四个可编程增益放大器 (PGA)
- 多达四个数字滤波器
高级调试特性
- 分析和断点功能
- 通过硬件进行实时调试

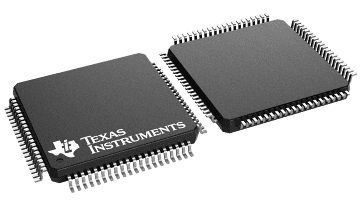

80 引脚 PN Low-Profile Quad Flatpack (LQFP)
温度选项
- T：–40°C 至 105°C
- S：–40°C 至 125°C
- Q：–40°C 至 125°C 的环境温度范围（通过针对汽车应用的 AEC Q100 认证）

CPU	C28x
Frequency (MHz)	60
Flash memory (kByte)	128
RAM (kByte)	16
ADC resolution (Bps)	12
Total processing (MIPS)	60
Features	InstaSPIN-FOC technology
UART	3
CAN (#)	1
Sigma-delta filter	0
PWM (Ch)	14
TI functional safety category	Functional Safety Quality-Managed
Number of ADC channels	16
Direct memory access (Ch)	0
SPI	1
QEP	1
USB	No
Operating temperature range (°C)	-40 to 125
Rating	Automotive
Communication interface	CAN, I2C, SPI, UART

LQFP (PN)

196 mm² 14 x 14
