使用一款“始终开启”的超低功耗系统控制器，可为手机和平板电脑等便携式设备显著降低功耗。当高耗电的应用处理器和触摸屏控制器关闭时，这些控制器可充当传感器集线器并监视用户激励信号（例如，读取惯性传感器或触摸传感器）和重要的系统参数（例如，电池健康状况和温度）。之后，微控制器会根据用户输入或者在出现故障需要 CPU 干预时“唤醒”系统。

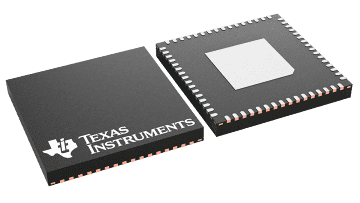

MSP430F525x 系列是 1.8V 双电源 I/O 产品系列中最新推出的产品（以前仅提供 MSP430F522x），专为“常开型”系统控制器应用而设计。凭借 1.8V I/O，无需进行外部电平转换即可无缝连接至应用处理器和其他器件，同时 MCU 的主电源可处于更高的电压轨上。

与 MSP430F522x 相比，MSP430F525x 的 RAM 容量翻了两番 (32KB)，串行接口数量也翻了一倍（四个 USCI_A 和四个 USCI_B）。MSP430F525x 还采用 4 个 16 位计时器、1 个高性能 10 位 ADC、1 个硬件乘法器、DMA、1 个比较器和 1 个具有警报功能的 RTC 模块。MSP430F525x 在工作模式下（从闪存运行）的电流消耗为 290 µA/MHz（典型值），在待机模式 (LPM3) 下的电流消耗为 1.6µA（典型值）。MSP430F525x 可在 3.5µs（典型值）内切换至工作模式，因此非常适合“常开型”低功耗应用。

MSP430F525x 的主要优势如下：

• 高达 32KB 的 RAM，支持复杂的传感器集线器算法以及键盘控制和电源管理等高级聚合。
• 四个 USCI_A 和四个 USCI_B 模块，支持八个专用硬件串行接口（例如，四个 I²C 和四个 SPI）并行工作，从而快速而稳定地与传感器或外设进行通信。
• 多达 35 个可在 1.8V 电压轨中使用的 I/O。

有关完整的模块说明，请参阅 MSP430F5xx 和 MSP430F6xx 系列用户指南 。有关设计指南，请参阅 使用 MSP430F522x 和 MSP430F521x 器件进行设计 。
