MSP430F6734

正在供货

具有 3 个 Σ-Δ ADC、LCD、实时时钟、96KB 闪存、4KB RAM 的单相计量 SoC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TI MSP 系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需求。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该器件具有一个强大的 16 位精简指令集 (RISC) 中央处理器 (CPU)，使用 16 位寄存器以及常数发生器，以便获得最高编码效率。该数控振荡器 (DCO) 可在 3µs（典型值）内从低功率模式唤醒至激活模式。

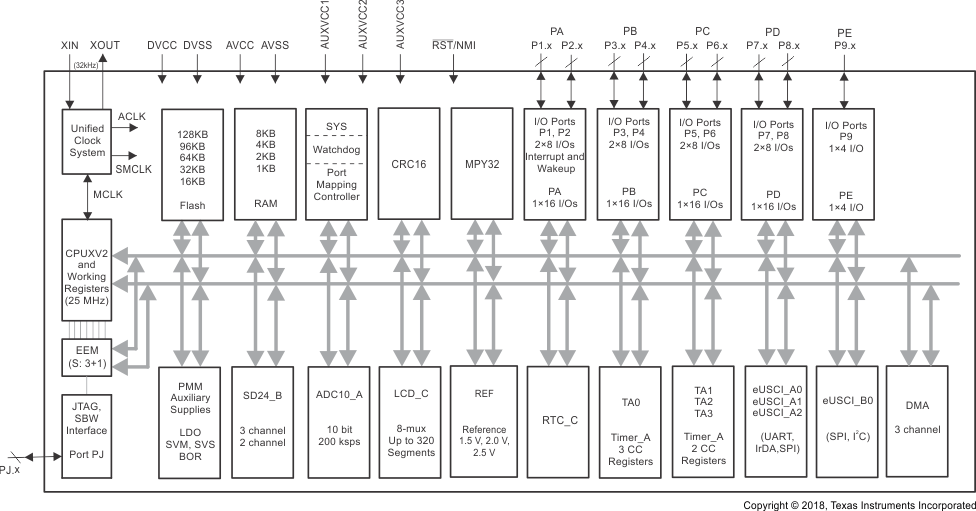

MSP430F673x 和 MSP430F672x 具有多达 3 个高性能 24 位 Σ-Δ ADC，1 个 10 位 ADC、4 个增强型通用串行通信接口（3 个 eUSCI_A 模块和 1 个 eUSCI_B 模块）、4 个 16 位计时器、1 个硬件乘法器、1 个 DMA 模块、1 个具有报警功能的 RTC 模块、1 个具有集成对比度控制功能的 LCD 驱动器以及 1 个辅助电源系统；100 引脚器件的 I/O 引脚多达 72 个，而 80 引脚器件的 I/O 引脚多达 52 个。

有关完整的模块说明，请参阅《MSP430F5xx 和 MSP430F6xx 系列用户指南》

低电源电压范围：
3.6V 到低至 1.8V
超低功耗
- 激活模式 (AM)：
  所有系统时钟激活
  在 8MHz、3.0V 且闪存程序执行时为 265µA/MHz（典型值）
  在 8MHz、3.0V 且 RAM 程序执行时为 140µA/MHz（典型值）
- 待机模式 (LPM3)：
  实时时钟（采用晶振）、看门狗和电源监控器工作，完全 RAM 保持，快速唤醒：
  3.0V 时为 1.7µA，3.0V 时为 2.5µA（典型值）
- 关闭模式 (LPM4)：
  完全 RAM 保持，电源监控器可用，快速唤醒：
  3.0V 时为 1.6µA（典型值）
- 关断 RTC 模式 (LPM3.5)：
  关断模式，带有晶振的有源实时时钟 (RTC)：
  3.0V 时为 1.24µA（典型值）
- 关断模式 (LPM4.5)：
  3.0V 时为 0.78µA（典型值）
在 3µs（典型值）内从待机模式唤醒
16 位精简指令集 (RISC) 架构、扩展内存、高达 25MHz 系统时钟
灵活的电源管理系统
- 可设定经稳压内核电源电压的完全集成低压降稳压器 (LDO)
- 电源电压监视、监控、和临时限电
- 由多达 2 个辅助电源供电的系统运行
单一时钟系统
- 针对频率稳定的锁相环 (FLL) 控制环路
- 低功耗低频内部时钟源 (VLO)
- 低频修整内部基准源 (REFO)
- 32kHz 晶体 (XT1)
一个具有 3 个捕捉/比较寄存器的 16 位定时器
3 个 16 位定时器，每个定时器具有 2 个捕捉/比较寄存器
增强型通用串行通信接口
- eUSCI_A0、eUSCI_A1 和 eUSCI_A2
  - 增强型通用异步收发器 (UART) 支持自动波特率检测
  - IrDA 编码和解码
  - 同步串行外设接口 (SPI)
- eUSCI_B0
  - 支持多个从器件寻址的 I²C
  - 同步串行外设接口 (SPI)
具有晶振偏移校准和温度补偿功能的受密码保护的 RTC
用于备用子系统的独立电压电源
- 32kHz 低频振荡器 (XT1)
- 实时时钟
- 备用存储器（4 × 16 位）
三个具有差分可编程增益放大器 (PGA) 输入的 24 位 Σ-Δ 模数转换器 (ADC)
具有 8 路复用模式下高达 320 段对比度控制的集成 LCD 驱动器
硬件乘法器支持 32 位运算
10位 200ksps ADC
- 内部基准
- 采样和保持、自动扫描特性
- 多达 6 个外部通道和 2 个内部通道，包括温度传感器
3 通道内部 DMA
串行板上编程，无需外部编程电压
单相电子电表开发工具（另请参阅工具与软件）
- EVM430-F6736 - 用于计量的 MSP430F6736 EVM
- 适用于 MSP430™ MCU 的电能测量设计中心
器件比较汇总了可用的产品系列成员
采用 100 引脚和 80 引脚 LQFP 封装

Frequency (MHz)	25
Nonvolatile memory (kByte)	96
RAM (kByte)	4
ADC type	24-bit Sigma Delta
Number of ADC channels	3
Number of GPIOs	72
Features	Advanced sensing, LCD, Real-time clock
UART	3
USB	No
Number of I2Cs	1
SPI	4
Number of comparator channels	0
Timers - 16-bit	4
Bootloader (BSL)	UART
Operating temperature range (°C)	-40 to 85
Rating	Catalog

LQFP (PN)	80	196 mm² 14 x 14
LQFP (PZ)	100	256 mm² 16 x 16
