MSP430FR5728

正在供货

具有 16KB FRAM、1KB SRAM、10 位 ADC、比较器、UART/SPI/I2C、计时器的 8MHz MCU

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

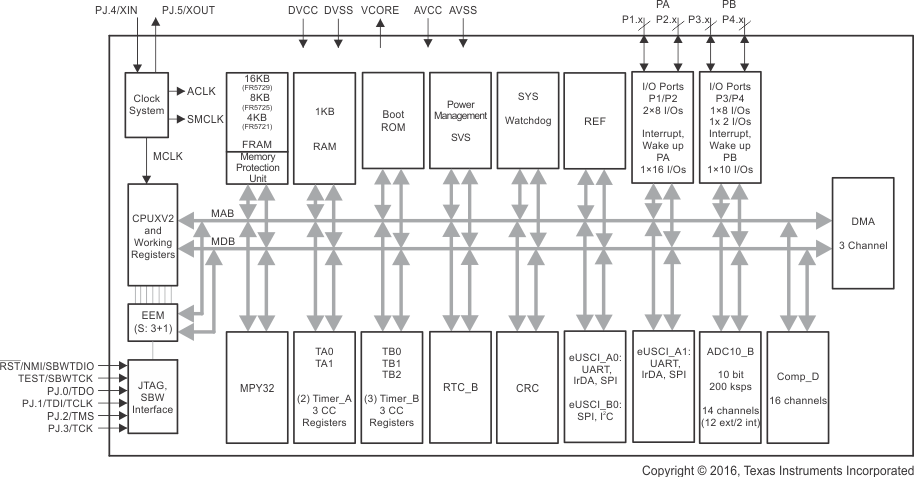

德州仪器 (TI) MSP430FR572x 系列超低功耗微控制器包含多个器件，该系列器件具有嵌入式 FRAM 非易失性存储器，超低功率 16 位 MSP430™CPU 以及专用于各种应用的不同外设。这种架构、FRAM 和外设与 7 种低功耗模式相组合，专为在便携式无线感测应用中延长电池的使用寿命而进行了优化。FRAM 是全新的非易失性存储器，其完美结合了 SRAM 的速度、灵活性和耐用性与闪存的稳定性和可靠性，并且总功耗更低。外设包括一个 10 位模数转换器 (ADC)，一个具有电压基准生成和滞后功能的 16 通道比较器，3 条支持 I²C，SPI，或 UART 协议的增强型串行通道，一个内部 DMA，一个硬件乘法器，一个实时时钟 (RTC)，5 个 16 位定时器和数字 I/O。

嵌入式微控制器
- 高达 8MHz 时钟频率的 16 位精简指令集计算机 (RISC) 架构
- 宽电源电压范围（2V 至 3.6V）
- -40°C 至 85°C 运行
经优化超低功率模式
- 激活模式：81.4µA/MHz（典型值）
- 待机（具有 VLO 的 LPM3）：6.3µA（典型值）
- 实时时钟 (RTC)（LPM3.5，采用晶振）：1.5µA（典型值）
- 关断 (LPM4.5)：0.32µA（典型值）
超低功率铁电 RAM (FRAM)
- 高达 16KB 的非易失性存储器
- 超低功率写入
- 125ns 每个字的快速写入（1ms 内写入 16KB）
- 内置纠错编码 (ECC) 和存储器保护单元 (MPU)
- 通用内存 = 程序 + 数据 + 存储
- 10¹⁵ 写入周期持耐久性
- 抗辐射和非磁性
智能数字外设
- 32 位硬件乘法器 (MPY)
- 3 通道内部直接存储器访问 (DMA)
- 具有日历和报警功能的实时时钟 (RTC)
- 5 个具有多达 3 个捕捉/比较寄存器的 16 位定时器
- 16 位循环冗余校验器 (CRC)
高性能模拟
- 支持电压基准和可编程滞后的 16 通道模拟比较器
- 具有内部基准、采样与保持功能的 12 通道 10 位模数转换器 (ADC)
  - 在流耗为 100µA 时为 200ksps
增强型串行通信
- eUSCI_A0 和 eUSCI_A1 支持：
  - 支持自动波特率侦测的通用异步收发器 (UART)
  - IrDA 编码和解码
  - 串行外设接口 (SPI)
- eUSCI_B0 支持：
  - 支持多从器件寻址的 I²C
  - 串行外设接口 (SPI)
- 硬件通用异步收发器 (UART) 引导加载程序 (BSL)
电源管理系统
- 完全集成的低压降稳压器 (LDO)
- 具有复位功能的内核与电源电压监控器
- 常开模式的零功率欠压检测
- 串行板上编程，无需外部电压
灵活的时钟系统
- 具有 6 个可选出厂校准频率的固定频率数控振荡器 (DCO)（视器件而定）
- 低功率低频内部时钟源 (VLO)
- 32kHz 晶振 (LFXT)
- 高频晶振 (HFXT)
开发工具和软件
- 免费的专业开发环境
  (Code Composer Studio™ IDE)
- 低成本全功能套件
  ()
- 完全开发套件(MSP-FET430U40A)
- 目标板 (MSP-TS430RHA40A)
系列产品成员
- 有关可用器件型号和封装的信息，请参见系列产品
- 欲了解完整的模块说明，请参见《MSP430FR57xx 系列产品用户指南》

Frequency (MHz)	8
Nonvolatile memory (kByte)	16
RAM (kByte)	1
ADC type	10-bit SAR
Number of ADC channels	8
Number of GPIOs	21
Features	DMA, Real-time clock
UART	1
USB	No
Number of I2Cs	1
SPI	2
Number of comparator channels	12
Timers - 16-bit	3
Bootloader (BSL)	UART
Operating temperature range (°C)	-40 to 85
Rating	Catalog

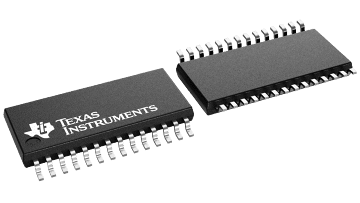

TSSOP (PW)	28	62.08 mm² 9.7 x 6.4

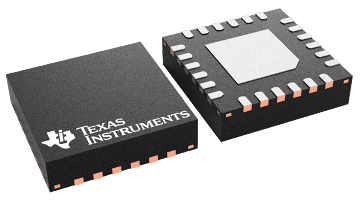

VQFN (RGE)	24	16 mm² 4 x 4
