INA296B

正在供货

-5V 至 110V、双向、1.1MHz、8V/µs、高精度电流检测放大器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

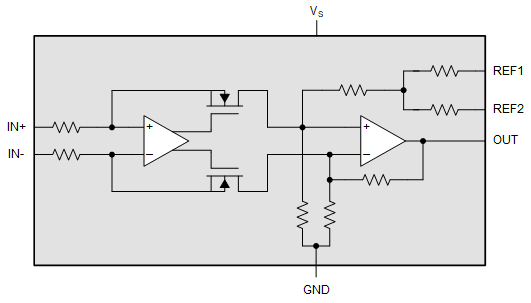

INA296x 是一款超精密双向电流检测放大器，可在 -5 V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在 ±10µV（最大值）的低失调电压、±0.01%（最大值）的小增益误差和 166dB（典型值）的高直流 CMRR 等特性的综合作用下，可实现高精度电流测量。 INA296x 拥有 1.1MHz 的高信号带宽和快速稳定时间，不仅适用于高压双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。

INA296x 由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流。 INA296x 有五个增益选项：10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。

INA296x 的额定工作温度范围为 -40°C 至 +125°C。

宽共模电压：
- 工作电压：-5 V 至 +110 V
- 可承受电压：-20 V 至 +120 V
双向运行
较高的小信号带宽：1.1 MHz（在所有增益下）
压摆率：8 V/µs
阶跃响应稳定时间为 1%：1 µs
出色的共模抑制比 (CMRR) ：166 dB
精度：
- 增益误差（最大值）
  - 版本 A：±0.01%，±1ppm/°C 漂移
  - 版本 B：±0.1%，±5ppm/°C 漂移
- 失调电压（最大值）
  - 版本 A：±10 µV，±0.1 µV/°C 漂移
  - 版本 B：±150 µV，±0.5 µV/°C 漂移
可用增益：
- INA296A1、INA296B1：10 V/V
- INA296A2、INA296B2：20 V/V
- INA296A3、INA296B3：50 V/V
- INA296A4、INA296B4：100 V/V
- INA296A5、INA296B5：200 V/V
封装选项：SOT23-8、VSSOP-8、SOIC-8、VSSOP-10

Product type	Analog output
Common-mode voltage (max) (V)	110
Common-mode voltage (min) (V)	-5
Input offset (±) (max) (µV)	150
Input offset drift (±) (typ) (µV/°C)	0.1
Voltage gain (V/V)	10, 20, 50, 100, 200
CMRR (min) (dB)	120
Bandwidth (kHz)	1100
Supply voltage (max) (V)	20
Supply voltage (min) (V)	2.7
Iq (max) (mA)	3
Number of channels	1
Comparators (#)	0
Gain error (%)	0.1
Gain error drift (±) (max) (ppm/°C)	5
Slew rate (V/µs)	8
Features	Bidirectional, High precision, Low-side Capable
Rating	Catalog
Operating temperature range (°C)	-40 to 125

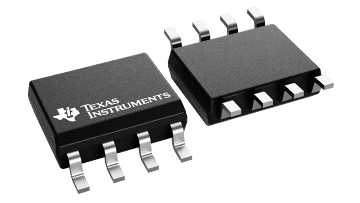

SOIC (D)	8	29.4 mm² 4.9 x 6

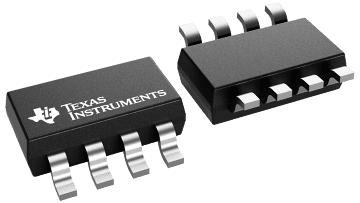

SOT-23-THN (DDF)	8	8.12 mm² 2.9 x 2.8

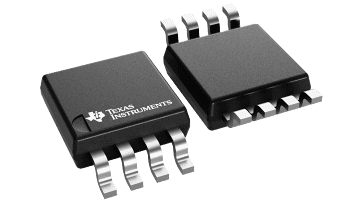

VSSOP (DGK)	8	14.7 mm² 3 x 4.9
