MSP430F5217

正在供货

具有 64KB 闪存、8KB SRAM、比较器、DMA、UART/SPI/I2C 和 1.8V 双电源 I/O 的 25MHz MCU

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TI 的 MSP430™系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需要。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该器件具有一个强大的 16 位 RISC CPU，使用 16 位寄存器以及常数发生器，以便获得最高编码效率。该数控振荡器 (DCO) 可在 3.5µs（典型值）内从低功率模式唤醒至激活模式。

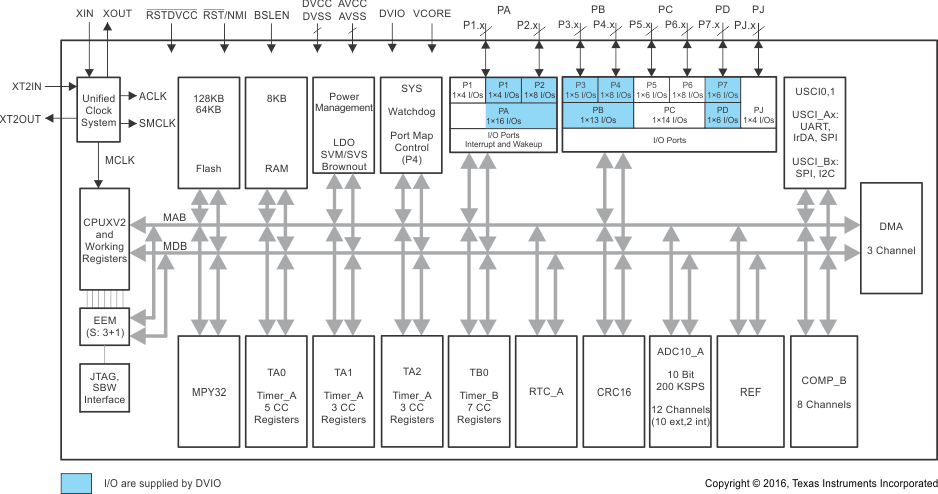

MSP430F522x 系列微控制器配有四个 16 位定时器、一个高性能 10 位 ADC、两个通用串行通信接口 (USCI)、一个硬件乘法器、DMA、比较器和具有报警功能的 RTC 模块。

MSP430F521x 系列包括除 ADC 以外的所有 MSP430F522x 系列的外设。

所有器件均具有一个分离式 I/O 电源系统，无需进行外部电平转换即可与其他具有 1.8V 标称值 I/O 接口的器件无缝连接。

有关完整的模块说明，请参阅《MSP430F5xx 和 MSP430F6xx 系列用户指南》。有关设计指南，请参阅《使用 MSP430F522x 和 MSP430F521x 器件进行设计》。

双电源电压器件
- 主电源 (AVVC，DVVC)：
  - 由外部电源供电：
    3.6V 低至 1.8V
  - 多达 22 个通用 I/O，最多可支持 4 个外部中断
- 低压接口电源 (DVIO)：
  - 由独立的外部电源供电：1.62V 至 1.98V
  - 多达 31 个通用 I/O，支持多达 12 个外部中断
  - 串行通信
超低功耗
- 激活模式 (AM)：
  所有系统时钟激活
  在 8MHz，3.0V，闪存程序执行时为 290µA/MHz（典型值）
  在 8MHz，3.0V，RAM 程序执行时为 150µA/MHz（典型值）
- 待机模式 (LPM3)：
  带有晶振的实时时钟 (RTC)，看门狗和电源监视器可用，完全 RAM 保持，快速唤醒：
  2.2V 时为 1.9µA，3.0V 时为 2.1µA（典型值）
  低功耗振荡器 (VLO)，通用计数器，看门狗和电源监视器可用，完全 RAM 保持，快速唤醒：
  3.0V 时为 1.4µA（典型值）
- 关闭模式 (LPM4)：
  完全 RAM 保持，电源监视器可用，快速唤醒：
  3.0V 时为 1.1µA（典型值）
- 关断模式 (LPM4.5)：
  3.0V 时为 0.18µA（典型值）
在 3.5µs（典型值）内从待机模式唤醒
16 位精简指令集计算机 (RISC) 架构，扩展内存，高达 25MHz 的系统时钟
灵活的电源管理系统
- 内置可编程的低压降稳压器 (LDO)
- 电源电压监控、监视、和临时限电
统一时钟系统
- 针对频率稳定的锁相环 (FLL) 控制环路
- 低功耗低频内部时钟源 (VLO)
- 低频修整内部基准源 (REFO)
- 32kHz 手表晶振 (XT1)
- 高达 32MHz 的高频晶振 (XT2)
具有 5 个捕捉/比较寄存器的 16 位定时器 TA0，Timer_A
具有 3 个捕捉/比较寄存器的 16 位定时器 TA1，Timer_A
具有 3 个捕捉/比较寄存器的 16 位定时器 TA2，Timer_A
具有 7 个捕捉/比较影子寄存器的 16 位定时器 TB0，Timer_B
2 个通用串行通信接口
- USCI_A0 和 USCI_A1 每个都支持：
  - 具有自动波特率检测功能的增强型通用异步收发器 (UART)
  - IrDA 编码和解码
  - 同步串行外设接口 (SPI)
- USCI_B0 和 USCI_B1 每个都支持：
  - I²C
  - 同步串行外设接口 (SPI)
带内部基准、采样与保持功能的 10 位模数转换器 (ADC)
比较器
硬件乘法器支持 32 位运算
串行板上编程，无需外部编程电压
3 通道内部直接内存访问 (DMA)
具有 RTC 特性的基本计时器
器件比较汇总了可用的系列产品成员

Frequency (MHz)	25
Nonvolatile memory (kByte)	64
RAM (kByte)	8
ADC type	Slope
Number of ADC channels	0
Number of GPIOs	53
Features	Real-time clock
UART	2
USB	No
Number of I2Cs	2
SPI	4
Number of comparator channels	8
Timers - 16-bit	4
Bootloader (BSL)	UART
Special I/O	1.8V I/O
Operating temperature range (°C)	-40 to 85
Rating	Catalog

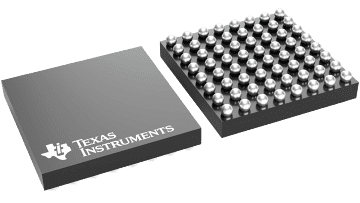

DSBGA (YFF)	64	12.95999999999999712000000000000016 mm² 3.5999999999999996 x 3.5999999999999996

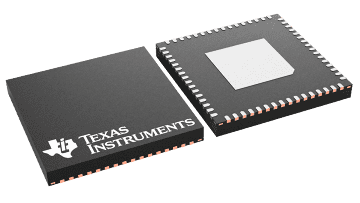

VQFN (RGC)	64	81 mm² 9 x 9
