MSP430F5513

正在供货

具有 32KB 闪存、4KB SRAM、比较器、DMA、UART/SPI/I2C、USB、计时器和硬件乘法器的 25MHz MCU

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

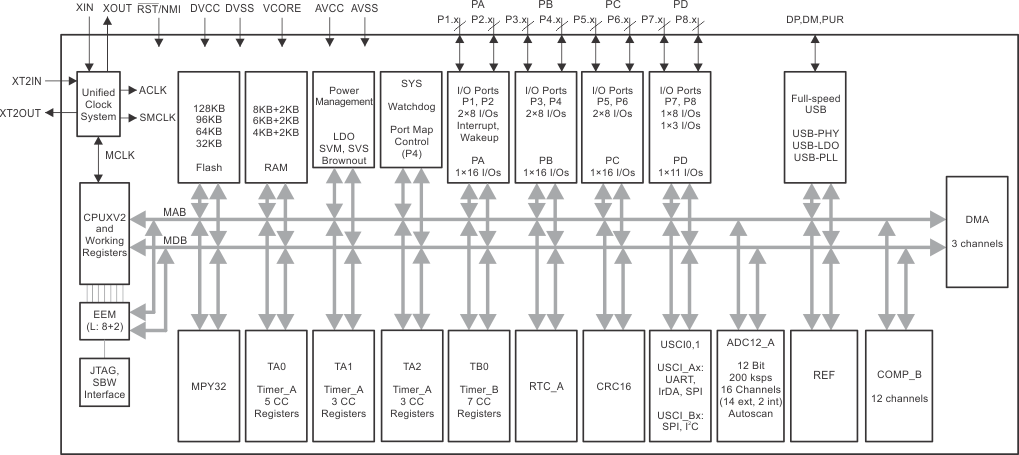

TI 的 MSP430™系列的超低功耗微控制器包含数个采用外设集的器件，可广泛应用于各种应用。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该微控制器具有一个强大的 16 位精简指令集 (RISC) CPU，使用 16 位寄存器以及常数发生器，以便获得最高编码效率。此数控振荡器 (DCO) 可使器件在 3.5µs（典型值）内从低功耗模式唤醒至激活模式。

MSP430F5529、MSP430F5527、MSP430F5525 和 MSP430F5521 微控制器具有支持 USB 2.0 的集成 USB 和 PHY、4 个 16 位计时器、1 个高性能 12 位模数转换器 (ADC)、2 个 USCI、1 个硬件乘法器、DMA、1 个带有警报功能的 RTC 模块和 63 个 I/O 引脚。MSP430F5528、MSP430F5526、MSP430F5524 和 MSP430F5522 微控制器包含同样的外设，但具有 47 个 I/O 引脚。

MSP430F5519、MSP430F5517 和 MSP430F5515 微控制器具有支持 USB 2.0 的集成 USB 和 PHY、4 个 16 位计时器、2 个 USCI、1 个硬件乘法器、DMA、1 个带有警报功能的 RTC 模块和 63 个 I/O 引脚。MSP430F5514 和 MSP430FF5513 微控制器包含同样的外设，但具有 47 个 I/O 引脚。

典型应用包括需要与多种 USB 主机连接的模拟和数字传感器系统、数据记录器和其它应用。

要获得完整的模块说明，请参阅《MSP430F5xx 和 MSP430F6xx 系列用户指南》

低电源电压范围：
从 3.6V 低至 1.8V
超低功耗
- 激活模式 (AM)：
  - 所有系统时钟激活：
    - 8MHz 时为 290µA/MHz、3.0V、闪存程序执行（典型值）
    - 8MHz 时为 150µA/MHz、3.0V、RAM 程序执行（典型值）
- 待机模式 (LPM3)：
  - 含晶体的实时时钟 (RTC)、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：
    - 2.2V 时为 1.9µA，3.0V 时为 2.1µA（典型值）
  - 低功耗振荡器 (VLO)、通用计数器、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：
    - 3.0V 时为 1.4µA（典型值）
- 关闭模式 (LPM4)：
  - 完全 RAM 保持、电源监视器可用、快速唤醒：
    - 3.0V 时为 1.1µA（典型值）
- 关断模式 (LPM4.5)：
  - 3.0V 时为 0.18µA（典型值）
在 3.5µs（典型值）内从待机模式唤醒
16 位精简指令集计算机 (RISC) 架构，扩展内存，高达 25MHz 的系统时钟
灵活的电源管理系统
- 内置可编程的低压降稳压器 (LDO)
- 电源电压监控、监视和临时限电
统一时钟系统
- 针对频率稳定的锁相环 (FLL) 控制环路
- 低功耗低频内部时钟源 (VLO)
- 低频修整内部基准源 (REFO)
- 32kHz 手表晶振 (XT1)
- 高达 32MHz 的高频晶振 (XT2)
具有 5 个捕捉/比较寄存器的 16 位定时器 TA0，Timer_A
具有 3 个捕捉/比较寄存器的 16 位定时器 TA1，Timer_A
具有 3 个捕捉/比较寄存器的 16 位定时器 TA2，Timer_A
具有 7 个捕捉/比较影子寄存器的 16 位定时器 TB0，Timer_B
2 个通用串行通信接口
- USCI_A0 和 USCI_A1 均支持：
  - 增强型通用异步收发器 (UART) 支持自动波特率检测
  - IrDA 编码和解码
  - 同步串行外设接口 (SPI)
- USCI_B0 和 USCI_B1 每个都支持：
  - I²C
  - 同步串行外设接口 (SPI)
全速通用串行总线 (USB)
- 集成的 USB - 物理层 (PHY)
- 集成 3.3V 和 1.8V USB 电源系统
- 集成 USB- 锁相环 (PLL)
- 8 输入和 8 输出端点
具有内部基准、采样保持和自动扫描功能的 12 位模数转换器 (ADC)（仅限 MSP430F552x）
比较器
硬件乘法器支持 32 位运算
串行板上编程，无需外部编程电压
3 通道内部 DMA
具有 RTC 特性的基本计时器
器件比较总结了可用的系列产品成员

Frequency (MHz)	25
Nonvolatile memory (kByte)	32
RAM (kByte)	4
ADC type	Slope
Number of ADC channels	0
Number of GPIOs	47
Features	Real-time clock
UART	2
USB	Yes
Number of I2Cs	2
SPI	4
Number of comparator channels	8
Timers - 16-bit	4
Bootloader (BSL)	USB
Operating temperature range (°C)	-40 to 85
Rating	Catalog

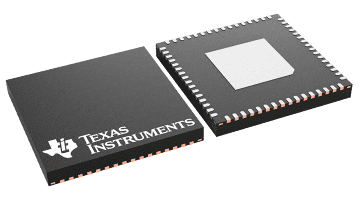

VQFN (RGC)

81 mm² 9 x 9
