MSP430F4793

正在供货

具有 3 个 Σ-Δ ADC、160 段 LCD、60KB 闪存、2.5KB RAM 的 16MHz 单相计量 MCU

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

德州仪器 (TI) MSP430 系列超低功耗微处理器包含多种器件，它们具有面向各种应用的不同外设集。这种架构与 5 种低功耗模式相组合，专为在便携式测量应用中延长电池的使用寿命而优化。该器件具有一个强大的 16 位 RISC CPU、16 位寄存器和有助于获得最大编码效率的常数发生器。数字控制振荡器 (DCO) 可实现在 6µs 之内从低功率模式唤醒到工作模式。

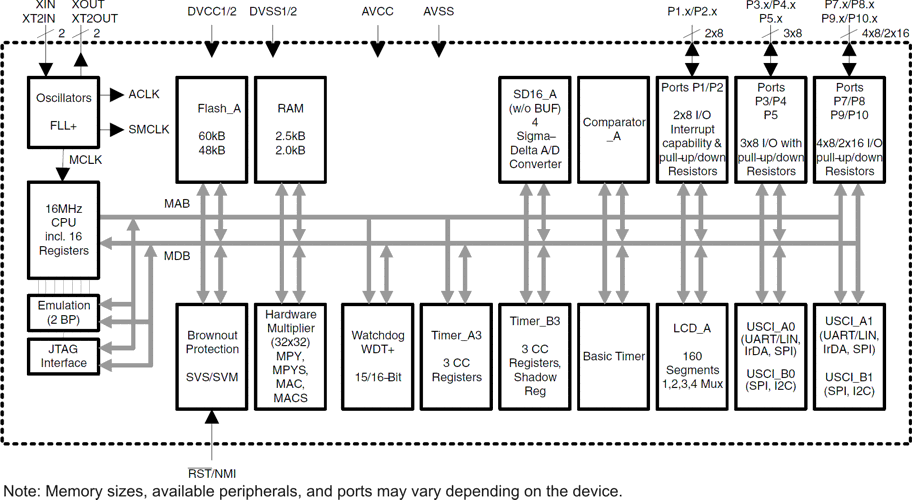

MSP430F47xx 系列为面向单相电表的微控制器配置，具有 3 个或 4 个 16 位ΣΔ A/D 转换器。每个通道具有一对差分输入和可编程输入增益。另外，这些器件还集成了两个 16 位定时器、三个通用串行通信接口 (USCI)、72 个 I/O 引脚和一个具有集成型对比度控制功能的液晶显示器 (LCD) 驱动器。

低电源电压范围： 1.8V 至 3.6V
超低功耗：
- 运行模式： 280μA （在 1MHz 频率和 2.2V 电压条件下）
- 待机模式： 1.1μA
- 关断模式（RAM 保持）： 0.2μA
5 种节能模式
可在不到 6μs 的时间里从待机模式唤醒
16 位 RISC 架构、62.5ns 指令周期
3 个或 4 个具有差分 PGA 输入的 16 位ΣΔ模数 (A/D) 转换器
具有 3 个捕获/比较及阴影寄存器的 16 位 Timer_B
具有 3 个捕获/比较寄存器的 16 位 Timer_A
片上比较器
4 个通用串行通信接口 (USCI)
- USCI_A0 和 USCI_A1增强型 UART 支持自动波特率检测IrDA 编码器和解码器同步 SPI
- USCI_B0 和 USCI_B1I²C同步 SPI
具有对比度控制功能的集成型 LCD 驱动器用于驱动多达 160 段 LCD
32 位硬件乘法器
欠压检测器
具有可编程电平检测功能的电源电压监控器/监视器
串行板上编程，无需从外部进行电压编程利用安全熔丝 (Security Fuse) 实现可编程代码保护
引导装入程序
片上仿真模块
系列成员包括：
- MSP430F4783： 48KB + 256B 闪存
  2KB RAM
  3 个 ΣΔADC
- MSP430F4793： 60KB + 256B 闪存
  2.5KB RAM
  3 个 ΣΔADC
- MSP430F4784： 48KB + 256B 闪存
  2KB RAM
  4 个 ΣΔADC
- MSP430F4794： 60KB + 256B 闪存
  2.5KB RAM
  4 个 ΣΔADC
- MSP430F47x3 和 MSP430F47x4 采用 100 引脚塑料方形扁平式封装 (QFP)
如需了解完整的模块说明，请查阅 MSP430x4xx系列用户指南，文献编号：SLAU056

Frequency (MHz)	16
Nonvolatile memory (kByte)	60
RAM (kByte)	2.5
ADC type	16-bit Sigma Delta
Number of ADC channels	3
Number of GPIOs	72
Features	Advanced sensing, LCD
UART	2
USB	No
Number of I2Cs	2
SPI	2
Number of comparator channels	2
Timers - 16-bit	2
Bootloader (BSL)	UART
Operating temperature range (°C)	-40 to 85
Rating	Catalog

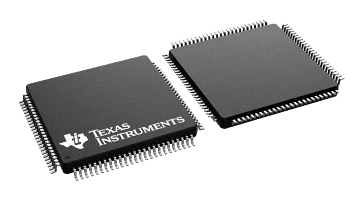

LQFP (PZ)

100

256 mm² 16 x 16
