TMS320F2811-Q1

正在供货

具有 150MHz 频率、256KB 闪存的汽车类 C2000™ 32 位 MCU

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

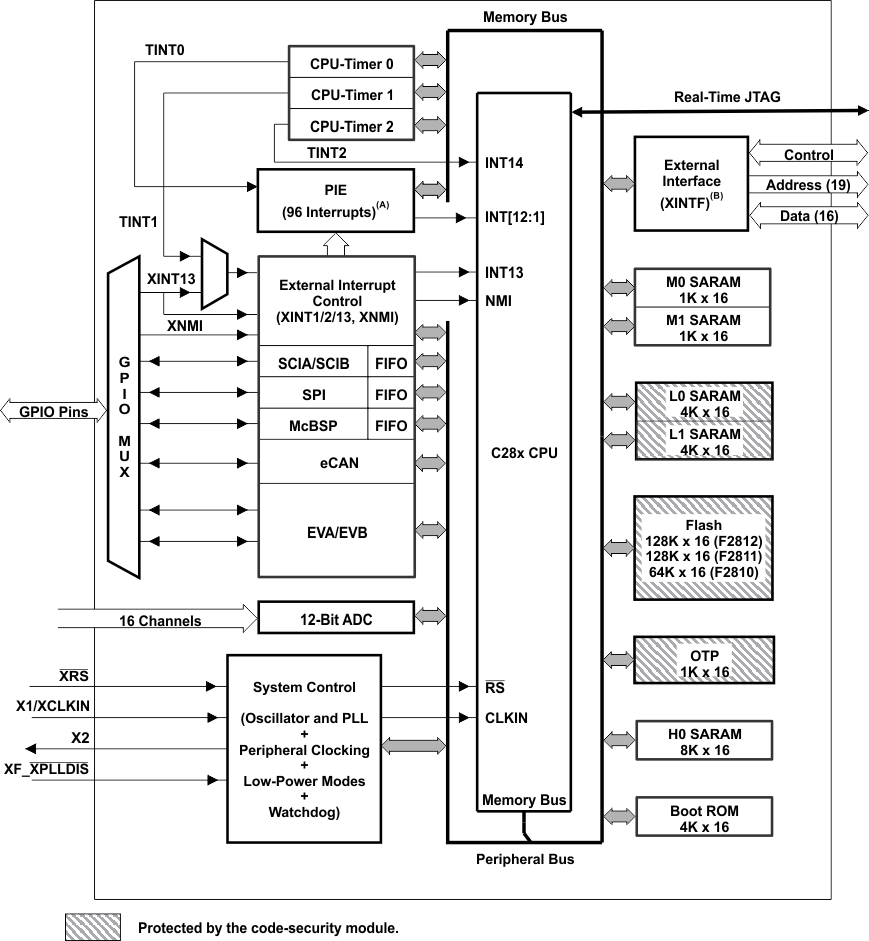

TMS320F2810、TMS320F2811 和 TMS320F2812 器件均属于 TMS320C28x DSP 系列器件，是适用于高要求控制应用的高度集成和高性能的解决方案。

在本文档中，TMS320F2810、TMS320F2811 和 TMS320F2812 分别缩写为 F2810、F2811 和 F2812。F281x 表示上述三种器件。

高性能静态 CMOS 技术
- 150MHz（6.67ns 周期时间）
- 低功耗（135MHz 时为 1.8V 内核电压，
  150MHz 时为 1.9V 内核电压，3.3V I/O）设计
支持 JTAG 边界扫描
- IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
高性能 32 位 CPU (TMS320C28x)
- 16 × 16 和 32 × 32 MAC 操作
- 16 × 16 双 MAC
- 哈佛 (Harvard) 总线架构
- 连动运算
- 快速中断响应和处理
- 统一存储器编程模型
- 4M 线性程序/数据地址范围
- 高效代码（使用 C/C++ 和汇编语言）
- TMS320F24x/LF240x 处理器源代码兼容
片上存储器
- 高达 128K × 16 的闪存
  （四个 8K × 16 和六个 16K × 16 的扇区）
- 1K × 16 OTP ROM
- L0 和 L1：2 块 4K × 16 的单周期访问 RAM (SARAM)
- H0：1 块 8K × 16 的 SARAM
- M0 和 M1：2 块 1K × 16 的 SARAM
引导 ROM (4K × 16)
- 具有软件引导模式
- 标准数学表
外部接口 (F2812)
- 总内存大于 1M × 16
- 可编程等待状态
- 可编程读取/写入选通计时
- 三个独立芯片可选
字节序：小端字节序
时钟和系统控制
- 片上振荡器
- 看门狗计时器模块
三个外部中断
可支持 45 个外设中断的外设中断扩展 (PIE) 块
三个 32 位 CPU 计时器
128 位安全密钥/锁
- 保护闪存/OTP 和 L0/L1 SARAM
- 防止固件逆向工程
电机控制外设
- 两个事件管理器（EVA，EVB）
- 与 240xA 器件兼容
串行端口外设
- 串行外设接口 (SPI)
- 两个串行通信接口 (SCI)，标准 UART
- 增强型控制器局域网络 (eCAN)
- 多通道缓冲串行端口 (McBSP)
12 位 ADC、16 通道
- 2 × 8 通道输入多路复用器
- 两个采样保持
- 单个/同步转换
- 转换速率快：80ns/12.5MSPS
多达 56 个通用 I/O (GPIO) 引脚
高级仿真特性
- 分析和断点功能
- 通过硬件的实时调试
开发工具包括
- ANSI C/C++ 编译器/汇编器/连接器
- Code Composer Studio™IDE
- DSP/BIOS™
- JTAG 扫描控制器
  - IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
低功耗模式，节省能耗
- 支持闲置、待机、停机模式
- 禁用单独的外设时钟
封装选项
- 具有外部存储器接口的 179 焊球 ™MicroStar BGA（GHH，ZHH）(F2812)
- 具有外部存储器接口的 176 引脚薄型四方扁平封装 (LQFP) (PGF) (F2812)
- 无外部存储器接口的 128 引脚 LQFP (PBK)（F2810，F2811）
温度选项
- A：-40°C 至 85°C（GHH，ZHH，PGF，PBK）
- S：-40°C 至 125°C（GHH，ZHH，PGF，PBK）
- Q：–40°C 至 125°C（PGF，PBK）
  （通过针对汽车应用的 AEC-Q100 认证）

CPU	C28x
Frequency (MHz)	150
Flash memory (kByte)	256
RAM (kByte)	36
ADC resolution (Bps)	12
Total processing (MIPS)	150
Features	2-pin oscillator, 32-bit CPU timers, External memory interface, McBSP, Watchdog timer
UART	2
CAN (#)	1
Sigma-delta filter	0
PWM (Ch)	16
Number of ADC channels	16
Direct memory access (Ch)	0
SPI	1
QEP	2
USB	No
Operating temperature range (°C)	-40 to 125
Rating	Automotive
Communication interface	CAN, McBSP, SPI, UART

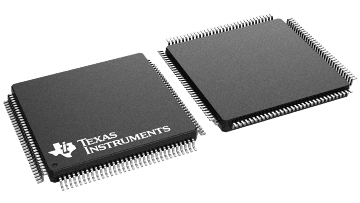

LQFP (PBK)

128

256 mm² 16 x 16
