MSP430F148

正在供货

具有 48KB 闪存、2KB SRAM、12 位 ADC、比较器和 SPI/UART 的 8MHz MCU

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

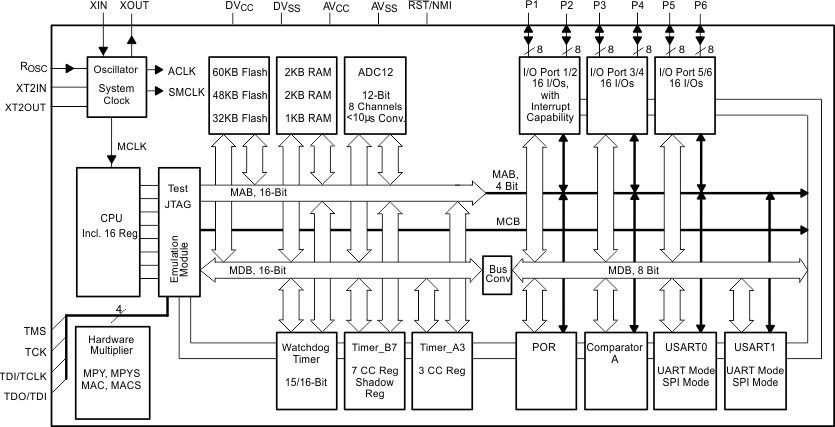

德州仪器 (TI) MSP430™系列的超低功耗微控制器 (MCU) 包含多款器件，这些器件配备了不同的外设集以满足各类应用的需求。该架构可与五种低功耗模式配合使用，专为在便携式测量应用中延长电池使用寿命而进行了优化。该器件具有功能强大的 16 位 RISC CPU、16 位寄存器和有助于获得最大编码效率的常数发生器。数控振荡器 (DCO) 可在不到 6µs 的时间内完成从低功耗模式到激活模式的唤醒。

MSP430F13x、MSP430F14x 和 MSP430F14x1 MCU 支持两个内置 16 位计时器、快速 12 位 ADC（在 MSP430F13x 和 MSP430F14x 器件上）、一个 USART（在 MSP430F13x 器件上）或两个 USART（在 MSP430F14x 和 MSP430F14x1 器件上），以及 48 个 I/O 引脚。硬件乘法器可提高性能，并提供型号众多且具有代码和硬件兼容性的器件系列解决方案。

要获得完整的模块说明，请参见《MSP430x1xx 系列用户指南》。

低电源电压范围：1.8V 至 3.6V
超低功耗：
- 激活模式：280µA（在 1MHz 频率和 2.2V 电压条件下）
- 待机模式：1.6µA
- 关闭模式（RAM 保持）：0.1µA
5 种省电模式
可在不到 6µs 的时间内从待机模式唤醒
16 位精简指令集 (RISC) 架构，125ns 指令周期时间
具有内部基准、采样保持和自动扫描功能的 12 位模数转换器 (ADC)
具有 7 个捕捉/比较及影子寄存器的 16 位 Timer_B
具有 3 个捕捉/比较寄存器的 16 位 Timer_A
片载比较器
串行板上编程、无需外部编程电压、通过安全保险丝实现的可编程代码保护
串行通信接口 (USART)，作为异步 UART 或同步 SPI 接口
- MSP430F14x 和 MSP430F14x1 器件上有两个 USART（USART0、USART1）
- MSP430F13x 器件上有一个 USART (USART0)
系列成员（另请参阅器件比较）
- MSP430F133
  - 8KB + 256B 闪存，
    256B RAM
- MSP430F135
  - 16KB + 256B 闪存，
    512B RAM
- MSP430F147、MSP430F1471
  - 32KB + 256B 闪存，
    1KB RAM
- MSP430F148、MSP430F1481
  - 48KB + 256B 闪存，
    2KB RAM
- MSP430F149、MSP430F1491
  - 60KB + 256B 闪存，
    2KB RAM

Frequency (MHz)	8
Nonvolatile memory (kByte)	48
RAM (kByte)	2
ADC type	12-bit SAR
Number of ADC channels	8
Number of GPIOs	48
UART	2
USB	No
Number of I2Cs	0
SPI	2
Number of comparator channels	2
Timers - 16-bit	2
Bootloader (BSL)	UART
Operating temperature range (°C)	-40 to 85
Rating	Catalog

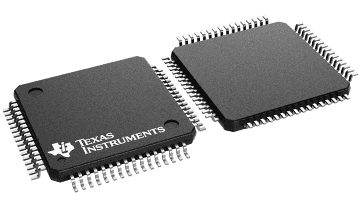

LQFP (PM)	64	144 mm² 12 x 12
TQFP (PAG)	64	144 mm² 12 x 12

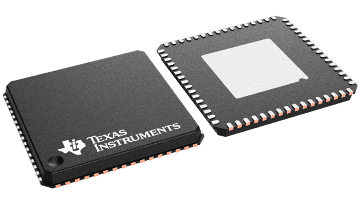

VQFNP (RTD)	64	81 mm² 9 x 9
