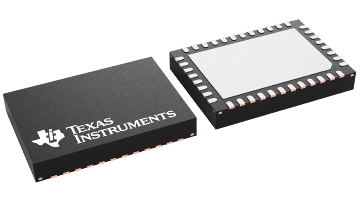

MCF8316C-Q1

正在供货

Automotive, 40-V max, 8-A peak, sensorless field oriented control (FOC) 3-phase BLDC motor driver

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

MCF8316C-Q1 为客户提供了一个单芯片无代码无传感器 FOC 器件，用于驱动速度受控型 12V 至 24V 无刷直流电机 (BLDC) 或永磁同步电机 (PMSM)，峰值电流高达 8A。 MCF8316C-Q1 集成了三个 ½ 桥，具有 40V 绝对最大电压和 95mΩ 的超低 R DS(ON)（高侧 + 低侧 FET）。 MCF8316C-Q1 集成了电源管理电路，包括可用于为外部电路供电的电压可调节降压稳压器（3.3V/5V，170mA）和 LDO（3.3V，20mA）。

FOC 算法配置可存储在非易失性 EEPROM 中，从而允许器件在配置完毕后独立运行。该器件通过 PWM 输入、模拟电压、可变频率方波或 I 2C 命令接收速度命令。 MCF8316C-Q1 集成了多种保护特性，可在出现故障事件时保护该器件、电机和系统。

参考文档：

请参阅 MCF8316C-Q1 调优指南
请参阅 MCF8316C-Q1 EVM GUI

符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1：–40 °C ≤ T A ≤ 125 °C
采用集成无传感器电机控制算法的三相 BLDC 电机驱动器
- 无代码场定向控制 (FOC)
- 使用电机参数提取工具 (MPET) 离线测量电机参数
- 5 点可配置速度配置文件支持
- 通过正向重新同步和反向驱动支持风力机
- 模拟，PWM，频率或基于 I 2C 的速度输入
- 可配置的电机启动和停止选项
- 抗电压浪涌 (AVS) 保护
- 通过软启动、软停止和死区时间补偿提高了声学性能
- 通过 DACOUT 引脚进行变量监控
4.5V 至 35V 工作电压（绝对最大值 40V）
高输出电流能力：8A 峰值
低 MOSFET 导通状态电阻
- T A = 25°C 时的 R DS(ON) (HS + LS)：95mΩ（典型值）
低功耗睡眠模式：请参阅
- V VM = 24V、T A = 25°C 时为 5µA（最大值）
速度环路精度：3% 使用内部时钟，1% 使用外部时钟参考
用于存储器件配置的客户可配置非易失性存储器 (EEPROM)
支持高达 60kHz 的 PWM 频率，以支持低电感电机
不需要外部电流检测电阻；使用内置电流检测功能
内置 3.3V，20mA LDO 稳压器
内置 3.3V/5V、170mA 降压稳压器
专用 DRVOFF 引脚以禁用（高阻态）输出
展频和压摆率，用于降低 EMI
整套集成保护特性
- 电源欠压锁定 (UVLO)
- 电源过压保护 (OVP)
- 电机锁定检测（5 种不同类型）
- 过流保护 (OCP)
- 热警告和热关断 (OTW/TSD)
- 故障条件指示引脚 (nFAULT)
- 可选择通过 I 2C 接口进行故障诊断

Rating	Automotive
Architecture	Integrated FET
Control topology	Field-oriented control (FOC), Sensorless
Control interface	1xPWM, Analog, Serial
Vs (min) (V)	4.5
Vs ABS (max) (V)	40
Features	5-point configurable speed profile support, Anti-voltage surge protections prevents overvoltage, Code-free Field Oriented Control (FOC), Configurable motor startup and stop options, Improved acoustic performance with automatic dead time compensation, Offline motor parameters measurement with Motor Parameter Extraction Tool (MPET), Variable monitoring through DACOUT, Windmilling support through forward resynchronization and reverse drive
Operating temperature range (°C)	-40 to 125

VQFN (RGF)

35 mm² 7 x 5
