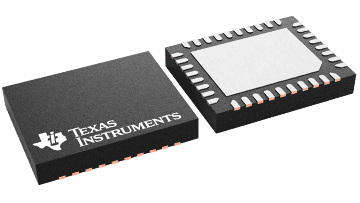

DRV8317 提供三个集成 MOSFET 半桥，用于驱动采用 5V、9V、12V 或 18V 直流电源轨或 2 节到 4 节串联电池的三相无刷直流 (BLDC) 电机。该器件提供集成三相电流检测功能，无需再使用外部检测电阻。DRV8317 具有集成 LDO，可提供稳压 3.3V 电源轨，能够为 MCU、逻辑电路、霍尔传感器等外部负载提供高达 80mA 的电流。

DRV8317 提供了可配置的 6x 或 3x PWM 控制方案，可用于使用外部微控制器实施有传感器或无传感器磁场定向控制 (FOC)、正弦控制或梯形控制。DRV8317 能够驱动高达 200kHz 的 PWM 频率。DRV8317 可通过 SPI (DRV8317S) 或引脚 (DRV8317H) 进行高度配置。PWM 模式、压摆率、电流检测增益是部分可配置的特性。

DRV8317 集成了多种保护特性，包括电源欠压锁定 (UVLO)、过压保护 (OVP)、电荷泵欠压 (CPUV)、过流保护 (OCP)、过热警告 (OTW) 和过热关断 (OTS)，目的是在出现故障事件时保护器件、电机和系统。故障状态通过 nFAULT 引脚指示。
