MCT8315A 为需要高速运行（高达 3kHz 电气）或极快启动速度（< 50ms）的客户提供了一个单芯片无代码无传感器梯形解决方案，此解决方案适用于需要高达 4A 峰值电流的 12V 至 24V 无刷直流电机。MCT8315A 集成了三个 ½ 桥，具有 40V 的绝对最大电压和 240mΩ 的低 R DS(ON)（高边 + 低边 FET）。MCT8315A 集成了电源管理电路，包括可用于为外部电路供电的电压可调节降压稳压器（3.3V/5V，170mA）和 LDO（3.3V，20mA）。
无传感器梯形控制可通过非易失性 EEPROM 中的寄存器设置实现高度可配置（电机启动/停止行为、故障处理、闭环操作），从而允许器件在配置完毕后独立运行。MCT8315A 器件通过 PWM 信号、模拟电压、可变频率方波或 I 2C 指令接收速度命令。MCT8315A 集成多种保护特性，旨在出现故障事件时保护该器件、电机和系统。
参考文档：
| Rating | Catalog |
| Architecture | Integrated FET |
| Control topology | Sensorless, Trapezoidal |
| Control interface | 1xPWM, Analog, Serial |
| Vs (min) (V) | 4.5 |
| Vs ABS (max) (V) | 40 |
| Features | 120 or 150 degree modulation for improved acoustic performance, Active Demag to reduce power losses, Code-free high speed sensorless trapezoidal control, Configurable motor startup and stop options, Fast Deceleration (<150 ms), Fast startup time (<50 ms), Integrated protections UVLO,OCP,OTW-OTSD,AVS, Optional closed loop speed control, Stand-alone operation, Up to 3 kHz (electrical frequency), Variable monitoring through DACOUT, Windmilling support through forward resynchronization and reverse drive |
| Operating temperature range (°C) | -40 to 125 |

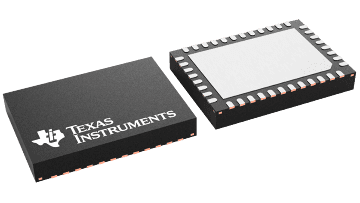

| VQFN (RGF) | 40 | 35 mm² 7 x 5 |
