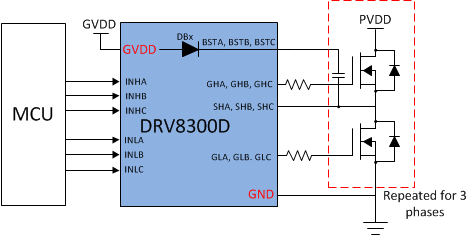

DRV8300 -Q1 是一款 100V 三相半桥栅极驱动器，能够驱动高侧和低侧 N 沟道功率 MOSFET。DRV8300 -Q1 使用集成自举二极管和外部电容为高侧 MOSFET 生成合适的栅极驱动电压。GVDD 用于为低侧 MOSFET 生成栅极驱动电压。栅极驱动架构支持高达 750 mA 的峰值拉电流和 1.5A 的峰值灌电流。
相位引脚 SHx 能够承受显著的负电压瞬变；而高侧栅极驱动器电源 BSTx 和 GHx 能够支持更高的正电压瞬变 (115V) 绝对最大值，从而提高系统的稳健性。较小的传播延迟和延迟匹配规格可最大限度地降低死区时间要求，从而进一步提高效率。通过 GVDD 和 BST 欠压锁定功能为低侧和高侧提供欠压保护。
| Rating | Automotive |
| Architecture | Gate driver |
| Control interface | 3xPWM, 6xPWM |
| Gate drive (A) | 0.75 |
| Vs (min) (V) | 5 |
| Vs ABS (max) (V) | 100 |
| Features | Bootstrap Diode |
| Operating temperature range (°C) | -40 to 125 |
| TSSOP (PW) | 20 | 41.6 mm² 6.5 x 6.4 |
