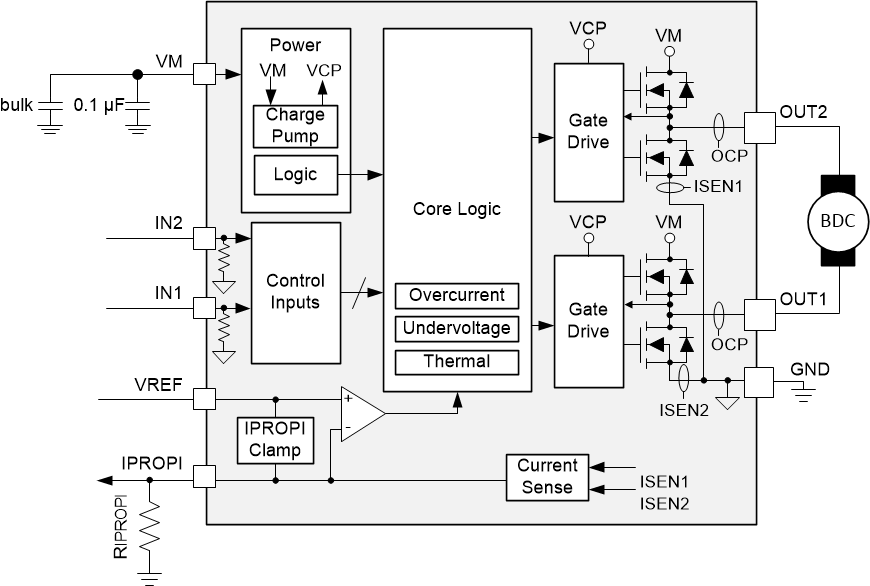

DRV8251A 器件是一款具有 N 沟道 H 桥、电荷泵、 电流检测反馈、电流调节和保护电路的集成电机驱动器。电荷泵通过支持 N 沟道 MOSFET 半桥和 100% 占空比驱动提升效率。

IPROPI 引脚上的内部电流镜架构实现电流检测和调节。这样就无需使用大型电源分流电阻，因而可以节省电路板面积并降低系统成本。借助 IPROPI 电流检测输出，微控制器可以检测电机失速或负载条件变化。外部电压基准引脚 VREF 可以确定启动过程和失速事件中电流调节的阈值，而无需微控制器交互。

低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。内部保护功能包括电源欠压锁定、输出过流和器件过热。

DRV8251A 所属的器件系列具有引脚对引脚、可扩展 R DS(on) 和电源电压选项，可支持不同负载和电源轨，并尽可能减少设计改动。有关本系列中器件的信息，请参阅。在 ti.com 上查看完整的有刷电机驱动器 产品系列。
