DRV8311

正在供货

具有集成 FET、最大绝对电压为 24V 的 3V 至 20V 三相无刷直流电机驱动器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

DRV8311 提供了三个集成式 MOSFET 半 H 桥，用于驱动三相无刷直流 (BLDC) 电机，适用于 5V、9V、12V 或 18V 直流电源轨或 1S 至 4S 电池供电应用。该器件集成了三个具有集成电流感测功能的电流感测放大器 (CSA)，可感测 BLDC 电机的三相电流，从而实现出色的 FOC 和电流控制系统实现方案。

DRV8311P 器件可通过德州仪器 (TI) SPI (tSPI) 生成和配置 PWM 计时器，并可以直接通过 tSPI 接口控制多个 BLDC 电机。该功能可减少用于控制多个电机的初级控制器的 I/O 端口数量。

三相 PWM 电机驱动器
- 三相无刷直流电机
3V 至 20V 工作电压
- 24V 绝对最大电压
高输出电流能力
- 5A 峰值电流驱动能力
低导通状态电阻 MOSFET
- T_A = 25°C 时，R_DS(ON) (HS + LS) 为 210mΩ（典型值）
低功耗睡眠模式
- 1.5µA（V_VM = 12V，T_A = 25°C）
多种控制接口选项
- 6x PWM 控制接口
- 3x PWM 控制接口
- 在 MCU 和 DRV8311 之间具有可选校准功能的 PWM 生成模式 (SPI/tSPI)
tSPI 接口 (DRV8311P)
- 可通过 SPI 进行 PWM 占空比和频率更新
- 使用标准 4 线 SPI 接口控制多个 DRV8311P 器件
支持高达 200kHz 的 PWM 频率
集成电流感测
- 无需外部电阻
- 感测放大器输出，每个半桥一个
SPI 和硬件器件型号
- 10 MHz SPI 通信 (SPI/tSPI)
支持 1.8V、3.3V 和 5V 逻辑输入
内置 3.3V ± 4.5%、100 mA LDO 稳压器
集成保护特性
- VM 欠压锁定 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 热警告和热关断 (OTW/OTSD)
- 故障条件指示引脚 (nFAULT)

Rating	Catalog
Architecture	Integrated FET
Control interface	3xPWM, 6xPWM, tSPI
RDS(ON) (HS + LS) (mΩ)	200
Peak output current (A)	5
Vs (min) (V)	3
Vs ABS (max) (V)	24
Features	Current sense Amplifiers, Hardware Management I/F, Integrated FETs, LDO, SPI/I2C, Slew Rate Adjustment
Operating temperature range (°C)	-40 to 125

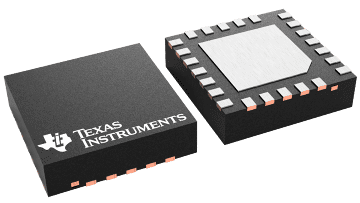

WQFN (RRW)

9 mm² 3 x 3
