DRV8231

正在供货

产品详情

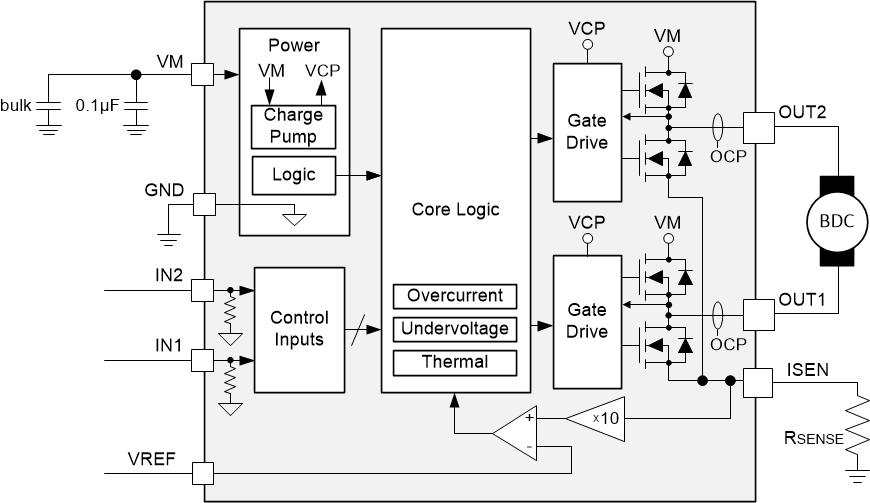

DRV8231 器件是一个具有 N 沟道 H 桥、电荷泵、电流调节和保护电路的集成电机驱动器。电荷泵通过支持 N 沟道 MOSFET 半桥和 100% 占空比驱动提升效率。

DRV8231 通过比较模拟输入 VREF 和 ISEN 引脚的电流检测分流电阻上的电压，实现电流调节功能。限制电流的能力可以显著减小电机启动过程中和失速条件下的大电流。

低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。内部保护功能包括电源欠压锁定、输出过流和器件过热。

DRV8231 所属的器件系列具有引脚对引脚、可扩展 R_DS(on) 和电源电压选项，可支持不同负载和电源轨，并尽可能减少设计改动。有关本系列中器件的信息，请参阅Section 5。在 ti.com 上查看完整的有刷电机驱动器产品系列。

N 沟道 H 桥有刷直流电机驱动器
4.5V 至 33V 工作电源电压范围
引脚对引脚、R_DS(on)、电压和电流检测/调节选项（外部分流电阻器和集成电流镜）
- DRV8870：6.5V 至 45V、565mΩ 分流电阻器
- DRV8251：4.5V 至 48V、450mΩ 分流电阻器
- DRV8251A：4.5V 至 48V、450mΩ 电流镜
- DRV8231：4.5V 至 33V、600mΩ 分流电阻器
- DRV8231A：4.5V 至 33V、600mΩ 电流镜
高输出电流能力：3.7A 峰值
PWM 控制接口
支持 1.8V、3.3V 和 5V 逻辑输入
集成电流调节
低功耗睡眠模式
- 在 V_VM = 24V，T_J = 25°C 时，小于 1µA
小型封装和外形尺寸

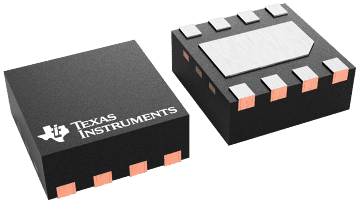

- 带 PowerPAD™ 的 8 引脚 WSON 封装，2.0mm × 2.0mm

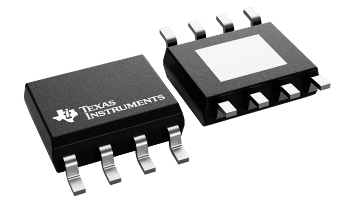

- 带 PowerPAD™ 的 8 引脚 HSOP 封装，4.9mm × 6.0mm
集成型保护特性
- VM 欠压锁定 (UVLO)
- 自动恢复过流保护 (OCP)
- 热关断 (TSD)

Number of full bridges	1
Vs (min) (V)	4.5
Vs ABS (max) (V)	35
Peak output current (A)	3.7
RDS(ON) (HS + LS) (mΩ)	600
Sleep current (µA)	1
Control mode	PWM
Control interface	Hardware (GPIO)
Features	Current Regulation, Low-Power Sleep Mode
Rating	Catalog
Operating temperature range (°C)	-40 to 150

HSOIC (DDA)	8	29.4 mm² 4.9 x 6
WSON (DSG)	8	4 mm² 2 x 2
