DRV8220

正在供货

产品详情

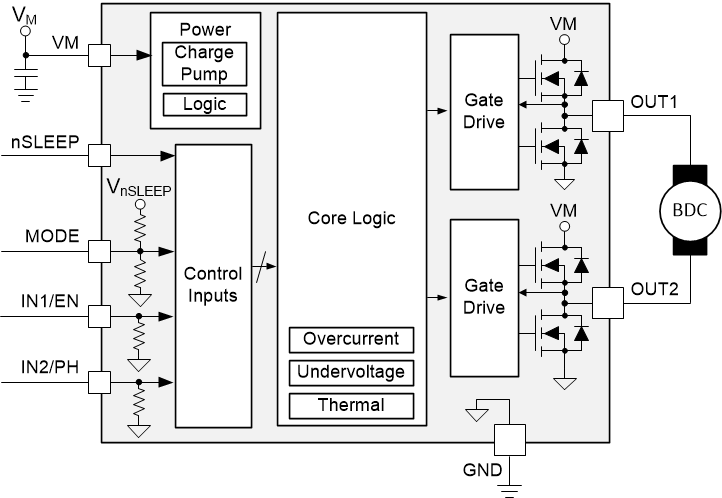

DRV8220 是一款集成电机驱动器，具有四个 N 通道功率 FET、电荷泵稳压器和保护电路。电荷泵集成了所有电容器，以减小 PCB 上电机驱动器的整体解决方案尺寸，并实现 100% 占空比运行。

DRV8220 支持多种控制接口模式，包括：PWM（IN1/IN2）、相位/使能（PH/EN）、独立半桥和并联半桥。每个接口都支持低功耗睡眠模式，通过关断大部分内部电路实现超低静态电流消耗。 DSG 封装支持 nSLEEP 引脚，以使用逻辑信号输入控制睡眠模式。

该器件能够提供高达 1.76A 的输出电流。该器件由 4.5V 至 18V 的电源电压供电运行。

该驱动器提供强大的内部保护功能，包括电源欠压锁定（UVLO）、输出过流（OCP）和器件过热（TSD）。

DRV8220 是一系列器件的一部分，这些器件采用引脚对引脚可扩展 R_{DS(o_n)} 和电源电压选项，以支持各种负载和电源轨，且几乎不需要设计变更。请参阅器件比较表，了解有关该系列器件的信息。访问 TI.com 查看我们完整的有刷电机驱动器产品系列。

Number of full bridges	1
Vs (min) (V)	4.5
Vs ABS (max) (V)	20
Peak output current (A)	1.76
RDS(ON) (HS + LS) (mΩ)	1000
Sleep current (µA)	0.0845
Control mode	Independent 1/2-Bridge, PH/EN, PWM
Control interface	Hardware (GPIO)
Features	Low-Power Sleep Mode
Rating	Catalog
Operating temperature range (°C)	-40 to 125

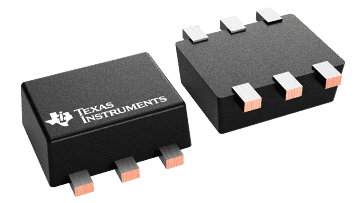

SOT-5X3 (DRL)	6	2.56 mm² 1.6 x 1.6

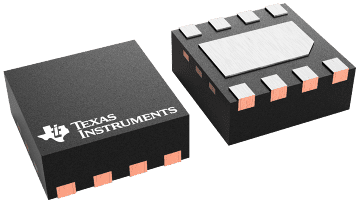

WSON (DSG)	8	4 mm² 2 x 2
