DRV8212 是一款集成电机驱动器，具有四个 N 通道功率 FET、电荷泵稳压器和保护电路。 三倍电荷泵架构可使器件在低至 1.65V 的电压下工作，以适应 1.8V 电源轨和电池电量不足的情况。电荷泵集成了所有电容器，以减小 PCB 上电机驱动器的整体解决方案尺寸，并实现 100% 占空比运行。

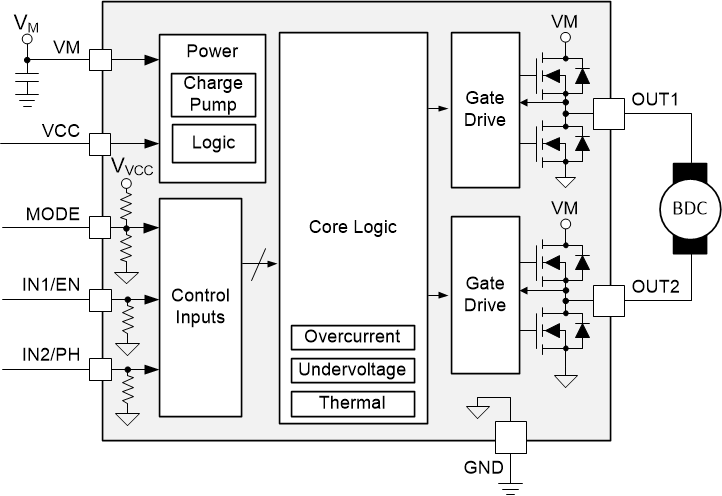

DRV8212 支持多种控制接口模式，包括：PWM（IN1/IN2）、相位/使能（PH/EN）、独立半桥和并联半桥。每个接口都支持低功耗睡眠模式，通过关断大部分内部电路实现超低静态电流消耗。
该器件能够提供高达 4A 的峰值输出电流。该器件由 1.65V 至 5.5V 的电源电压供电运行。
该驱动器提供强大的内部保护功能，包括电源欠压锁定（UVLO）、输出过流（OCP） 和器件过热（TSD）。
DRV8212 是一系列器件的一部分，这些器件采用引脚对引脚可扩展 RDS(on) 和电源电压选项，以支持各种负载和电源轨，且几乎不需要设计变更。请参阅器件比较表，了解有关该系列器件的信息。访问 TI.com 查看我们完整的有刷电机驱动器产品系列。

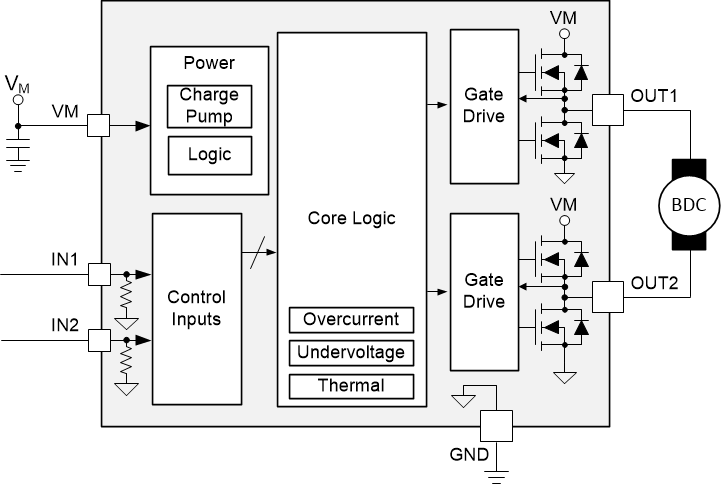

标准脉宽调制 (PWM) 接口（IN1/IN2）
| Number of full bridges | 1 |
| Vs (min) (V) | 1.65 |
| Vs ABS (max) (V) | 12 |
| Peak output current (A) | 4 |
| RDS(ON) (HS + LS) (mΩ) | 280 |
| Sleep current (µA) | 0.007 |
| Control mode | Independent 1/2-Bridge, PH/EN, PWM |
| Control interface | Hardware (GPIO) |
| Features | Low-Power Sleep Mode |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

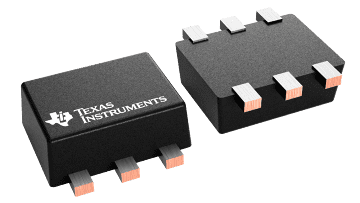

| SOT-5X3 (DRL) | 6 | 2.56 mm² 1.6 x 1.6 |
| WSON (DSG) | 8 | 4 mm² 2 x 2 |
