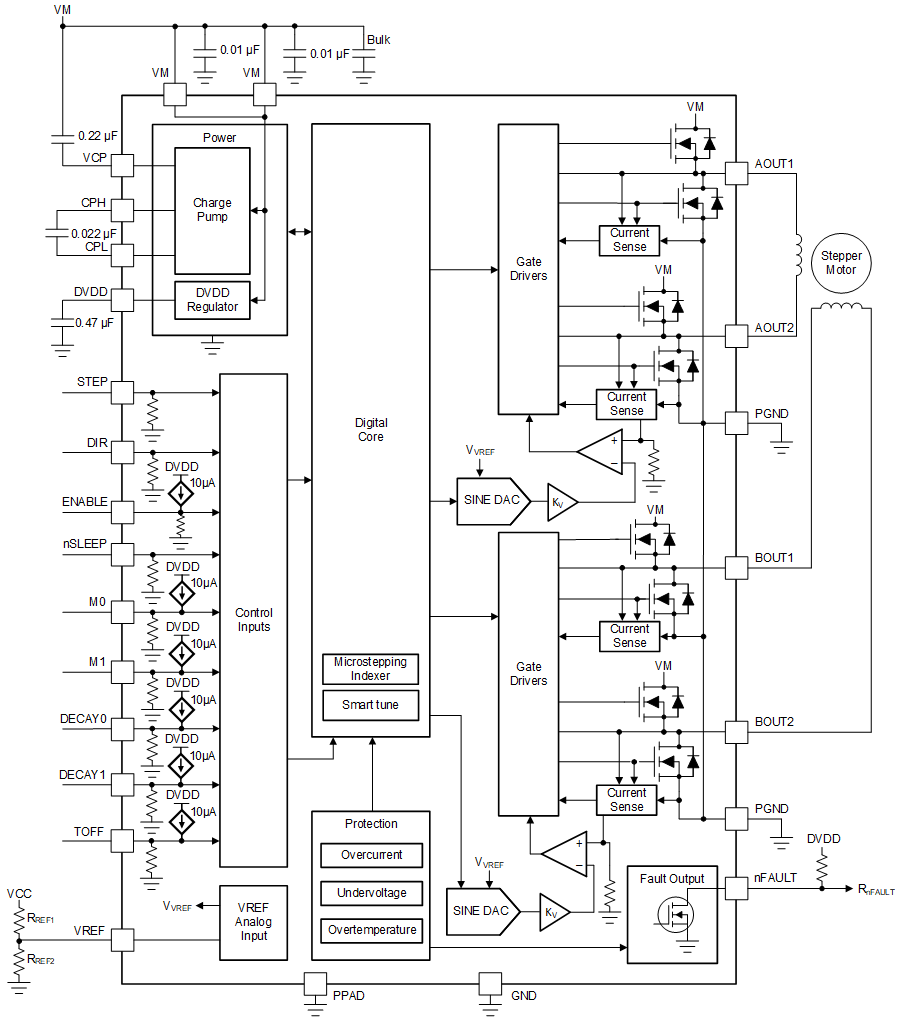

DRV8424/25 是适用于工业和消费类应用的步进电机驱动器。该器件由两个 N 沟道功率 MOSFET H 桥驱动器、一个微步进分度器以及集成电流感应功能完全集成。DRV8424 可驱动最高 2.5A 的满量程输出电流；DRV8425 可驱动最高 2A 的满量程输出电流（取决于 PCB 设计）。

DRV8424/25 采用内部电流感应架构，无需再使用两个外部功率感应电阻器，因此缩小了 PCB 面积并降低了系统成本。这些器件使用能在智能调优、快速、慢速和混合衰减选项之间进行选择的内部 PWM 电流调节方案。智能调优可通过自动调节实现出色的电流调节性能，并对电机变化和老化效应进行补偿和减少电机的可闻噪声。

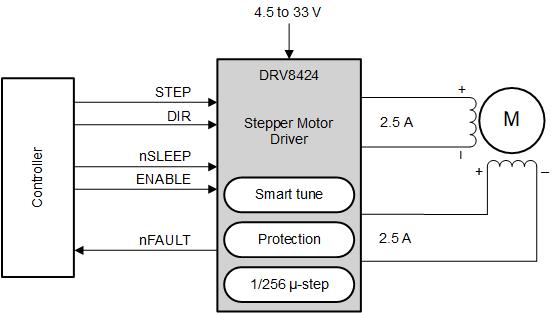

借助简单的 STEP/DIR 接口，可通过外部控制器管理步进电机的方向和步进速率。这款器件可配置为多种步进模式，从全步进模式到 1/256 微步进模式皆可。该器件通过专用的 nSLEEP 引脚提供低功耗睡眠模式。提供的保护特性包括：电源欠压、电荷泵故障、过流、短路以及过热保护。故障状态通过 nFAULT 引脚指示。
