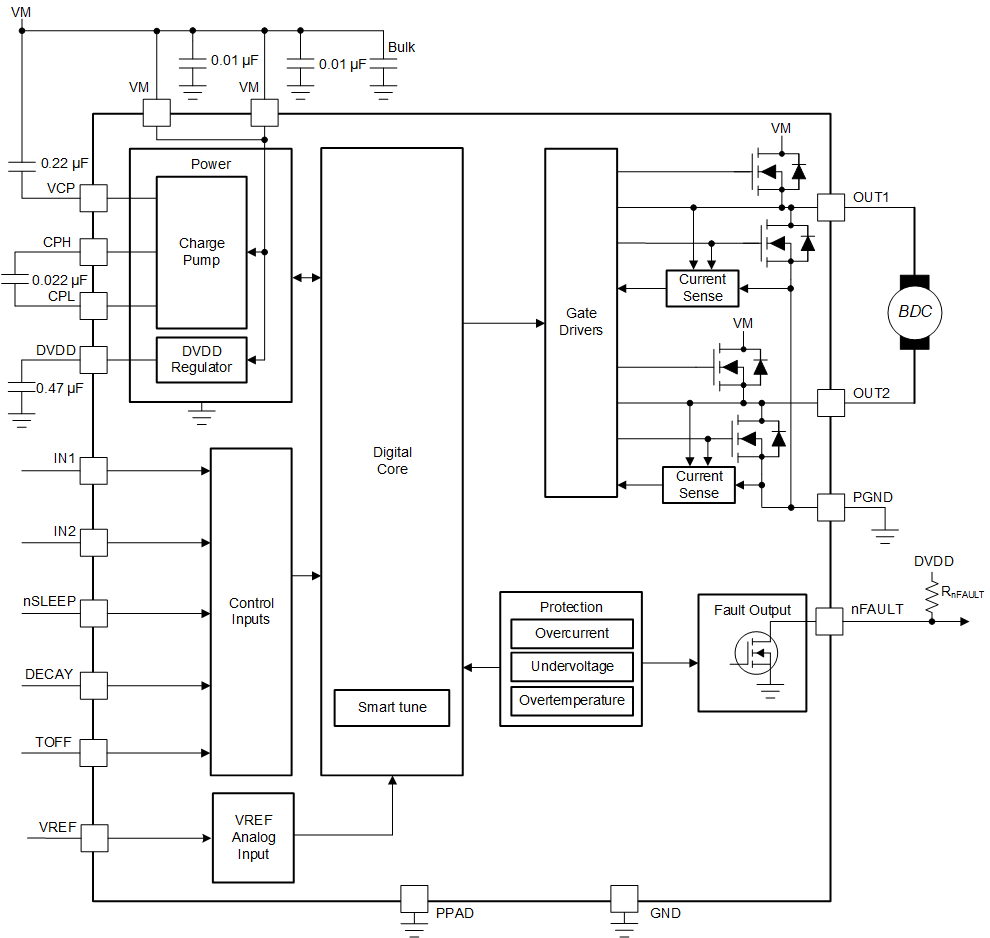

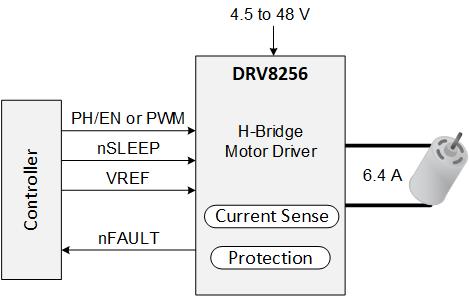

DRV8256E/P 器件是适用于各种工业应用的单 H 桥电机驱动器。这些器件集成了 N 沟道 H 桥、电荷泵稳压器、电流感测和调节以及保护电路。
在启动期间和高负载事件中，集成电流感测可实现通过驱动器调节电机浪涌电流。利用可调外部电压基准，可设置电流限值。集成电流感测采用内部电流镜架构，无需大功率分流电阻器，可以节省电路板面积并降低系统成本。提供低功耗休眠模式，可通过关断大部分内部电路实现超低静态电流消耗。
提供的内部保护特性包括：电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、输出过流 (OCP) 和器件过热 (TSD) 保护。故障状态显示在 nFAULT 上。
| Number of full bridges | 1 |
| Vs (min) (V) | 4.5 |
| Vs ABS (max) (V) | 50 |
| Peak output current (A) | 8 |
| RDS(ON) (HS + LS) (mΩ) | 165 |
| Sleep current (µA) | 2 |
| Control mode | PH/EN, PWM |
| Control interface | Hardware (GPIO) |
| Features | Current Regulation, Integrated Current Sensing, Smart Tune |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

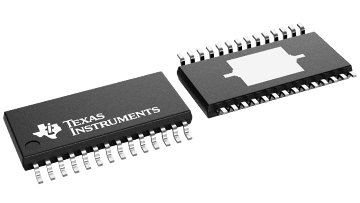

| HTSSOP (PWP) | 28 | 62.08 mm² 9.7 x 6.4 |
| VQFN (RGE) | 24 | 16 mm² 4 x 4 |
