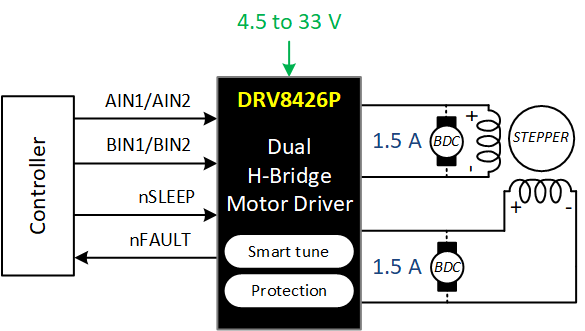

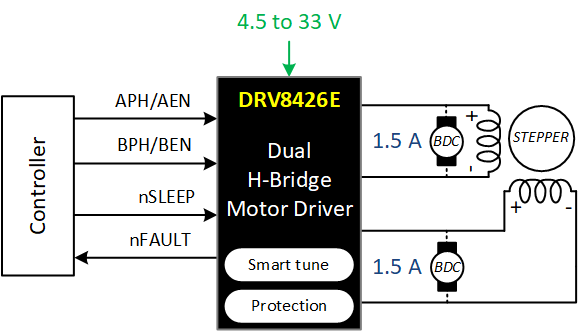

DRV8426E/P 器件是适用于各种工业应用的双路 H 桥电机驱动器。这些器件可用于驱动两个直流电机或一个双极步进电机。
驱动器的输出级包括配置为两个全 H 桥的 N 沟道功率 MOSFET、电荷泵稳压器、电流检测和调节以及保护电路。集成电流检测采用内部电流镜架构，无需大型电源分流电阻器，可以节省电路板面积并降低系统成本。提供的低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。提供的内部保护特性包括：电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV) 保护、输出过流 (OCP) 保护和器件过热 (OTSD) 保护。
DRV8426E/P 能够以高达 1.5A 的满量程电流驱动一个步进电机，或者以高达 2.5A 的峰值电流驱动有刷电机（取决于 PCB 设计）。
与以下器件引脚对引脚兼容：
DRV8424E/P：33V，330mΩ HS + LS
DRV8436E/P：48V，900mΩ HS + LS
DRV8434E/P：48V，330mΩ HS + LS
| Number of full bridges | 2 |
| Vs (min) (V) | 4.5 |
| Vs ABS (max) (V) | 35 |
| Full-scale current (A) | 1.5 |
| Peak output current (A) | 2.5 |
| RDS(ON) (HS + LS) (mΩ) | 900 |
| Sleep current (µA) | 2 |
| Control mode | PH/EN, PWM |
| Control interface | Hardware (GPIO) |
| Features | Current Regulation, Integrated Current Sensing, Smart Tune |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

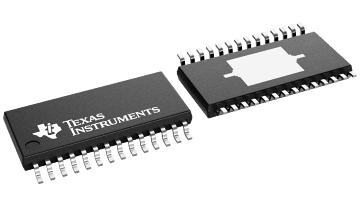

| HTSSOP (PWP) | 28 | 62.08 mm² 9.7 x 6.4 |
| VQFN (RGE) | 24 | 16 mm² 4 x 4 |
