DRV10982-Q1

正在供货

产品详情

DRV10982-Q1 器件是一款带有集成式电源 MOSFET 的三相无传感器电机驱动器，可提供高达 2A 的连续驱动电流。该器件专为成本敏感型、低噪音、需要少量外部组件的风扇和泵应用而设计。

DRV10982-Q1 器件可保持低至 4.5V 的寄存器设置，并以低至 6.2V 的电源电压将电流传输给电机。如果电源电压高于 28V，则器件停止驱动电机并保护 DRV10982-Q1 电路。该功能能够处理高达 45V 的负载转储情况。

TI 提供了 DRV10983-Q1 调整指南，便于快速设置和调整器件以获得出色性能。

器件选项：

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：-40°C 至 125°C的环境工作温度范围
- 器件 HBM ESD 分级等级 1C
- 器件 CDM ESD 分类等级 C4A
工作电压范围：
- 电机运行，6.2V 至 28V
- 保持寄存器设置，4.5V 到 45V
支持高达 45V 的负载转储电压
总驱动器 H + L r DS(on)
- T A = 25°C 时为 300mΩ
- T A = 125°C 时为 400mΩ
驱动电流：2A 持续绕组电流（峰值为 3A）
用于 EMI 管理的可配置输出 PWM 压摆率和频率
无传感器专有反电动势 (BEMF) 控制方案（无需霍尔传感器）
连续正弦 180° 换向
初始位置检测算法可避免启动过程中回旋
无需外部检测电阻
灵活的用户界面选项：
- I 2C 接口：访问寄存器以获取命令和反馈
- 专用 SPEED 引脚：接受模拟或 PWM 输入
- 专用 FG 引脚：提供 TACH 反馈
- 可通过 EEPROM 定制旋转曲线
- 使用 DIR 引脚进行正向/反向控制
集成式降压转换器可高效地为内部和外部电路提供 5V 和 3.3V LDO
待机型号提供的电源电流为 8.5mA ( DRV10982SQ)
休眠型号的电源电流为 48µA ( DRV10982Q)
保护特性
- 过流保护（相间保护、相接地保护和相到 V CC 短路保护）
- 锁定检测
- 防电压浪涌 (AVS) 保护
- UVLO 保护
- 热关断保护
热增强型封装

Rating	Automotive
Architecture	Integrated FET
Control topology	Sensorless, Sinusoidal
Control interface	1xPWM, Analog, Serial
Vs (min) (V)	6.2
Vs ABS (max) (V)	45
Features	Buck Step Down Converter, I2C, Integrated FETs, Integrated Motor Control, Rotor Lock Protection, Tach/FG Feedback
Operating temperature range (°C)	-40 to 125

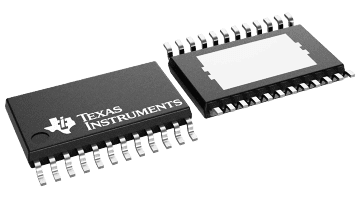

HTSSOP (PWP)

49.92 mm² 7.8 x 6.4
