DRV8876N 是一款具有 N 沟道 H 桥、电荷泵、和保护电路的集成电机驱动器。电荷泵通过支持 N 沟道 MOSFET 半桥和 100% 占空比驱动来提升效率。该器件系列具有引脚对引脚 RDS(on) 型号，只需对设计进行少量改动即可支持不同负载。
低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。内部保护功能包括电源欠压锁定、电荷泵欠压、输出过流和器件过热。故障状态显示在 nFAULT 上。
在德州仪器 TI.com.cn 上查看完整的有刷电机驱动器产品系列。
| Number of full bridges | 1 |
| Vs (min) (V) | 4.5 |
| Vs ABS (max) (V) | 40 |
| RDS(ON) (HS + LS) (mΩ) | 700 |
| Sleep current (µA) | 0.75 |
| Control mode | Independent 1/2-Bridge, PWM |
| Control interface | Hardware (GPIO) |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

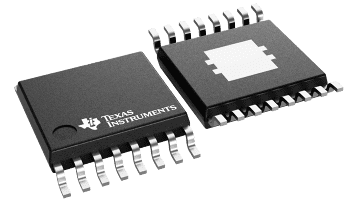

| HTSSOP (PWP) | 16 | 32 mm² 5 x 6.4 |
