DRV8873-Q1

正在供货

产品详情

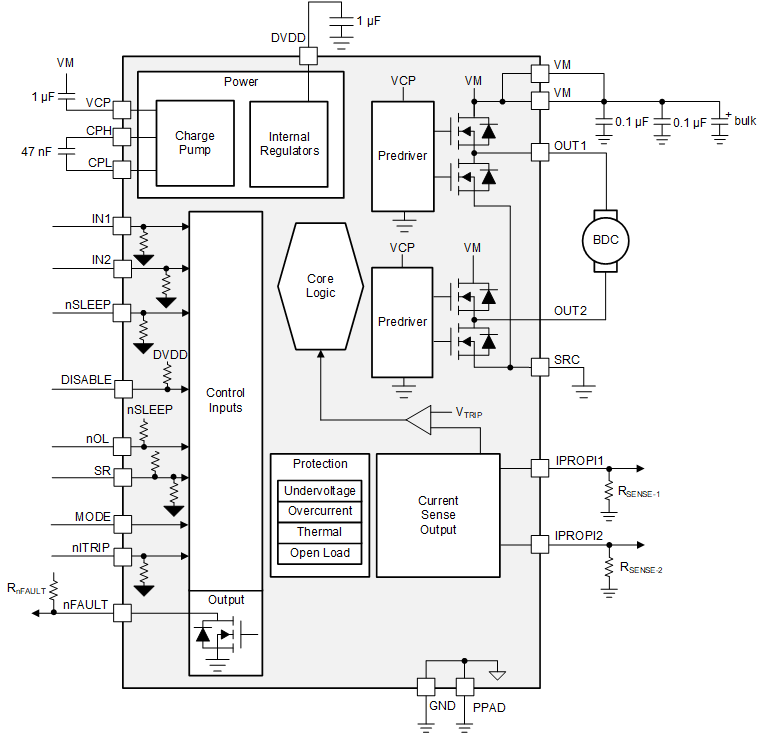

DRV8873-Q1 器件是用于驱动汽车应用中的有刷直流电机的集成式驱动器 IC。两个逻辑输入控制 H 桥驱动器，该驱动器包含四个能够以高达 10A 的峰值电流双向驱动电机的 N 沟道 MOSFET。该器件由单一电源供电，支持 4.5V 至 38V 的宽输入电源电压范围。

该器件可通过 PH/EN 或 PWM 接口轻松连接至控制器电路。或者，可以使用独立的半桥控制来驱动两个电磁阀负载。

集成电流检测提供与两个隐藏侧 FET 的电机负载电流成比例的输出电流，无需大功率检测电阻。这种特性可用于检测负载条件下的电机堵转或变化。

提供了低功耗睡眠模式，以通过关断大量内部电路来实现超低的静态电流消耗。还提供了用于欠压锁定、电荷泵故障、过流保护、短路保护、开路负载检测和过热的内部保护功能。可通过 nFAULT 引脚和 SPI 寄存器来指示故障状况。

符合面向汽车应用的 AEC-Q100 标准
- 器件温度等级 1：–40°C 至 +125°C，T A
N 沟道 H 桥电机驱动器
- 可驱动一个双向有刷直流电机
- 两个单向有刷直流电机
- 电磁阀或其他电阻和电感负载
4.5V 至 38V 工作电压范围
10A 峰值电流驱动能力
低 HS + LS R DS(ON)
- T J = 25°C 且电压为 13.5V 时为 150mΩ
- T J = 150°C 且电压为 13.5V 时为 250mΩ
集成电流检测
成比例电流输出 (IPROPI)
可配置控制接口
- PH/EN
- PWM (IN1/IN2)
- 独立半桥控制
支持 1.8V、3.3V、5V 逻辑输入
SPI 或硬件接口选项
小型封装和外形尺寸
- 24 引脚 HTSSOP PowerPAD™ IC 封装
保护特性
- VM 欠压锁定 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 输出对电池短路和接地短路保护
- 开路负载检测
- 热关断 (TSD)
- 故障状况输出 (nFAULT/SPI)
适用于低电磁干扰 (EMI) 的展频时钟
功能安全型
- 有助于进行功能安全系统设计的文档

Number of full bridges	1
Vs (min) (V)	4.5
Vs ABS (max) (V)	40
Peak output current (A)	10
RDS(ON) (HS + LS) (mΩ)	150
Sleep current (µA)	15
Control mode	Independent 1/2-Bridge, PH/EN, PWM
Control interface	Hardware (GPIO), SPI
Features	Current sense Amplifier, Integrated Current Sensing, Open-Load Detection
Rating	Automotive
TI functional safety category	Functional Safety-Capable
Operating temperature range (°C)	-40 to 125

HTSSOP (PWP)	24	49.92 mm² 7.8 x 6.4
— (—)	—	See data sheet
