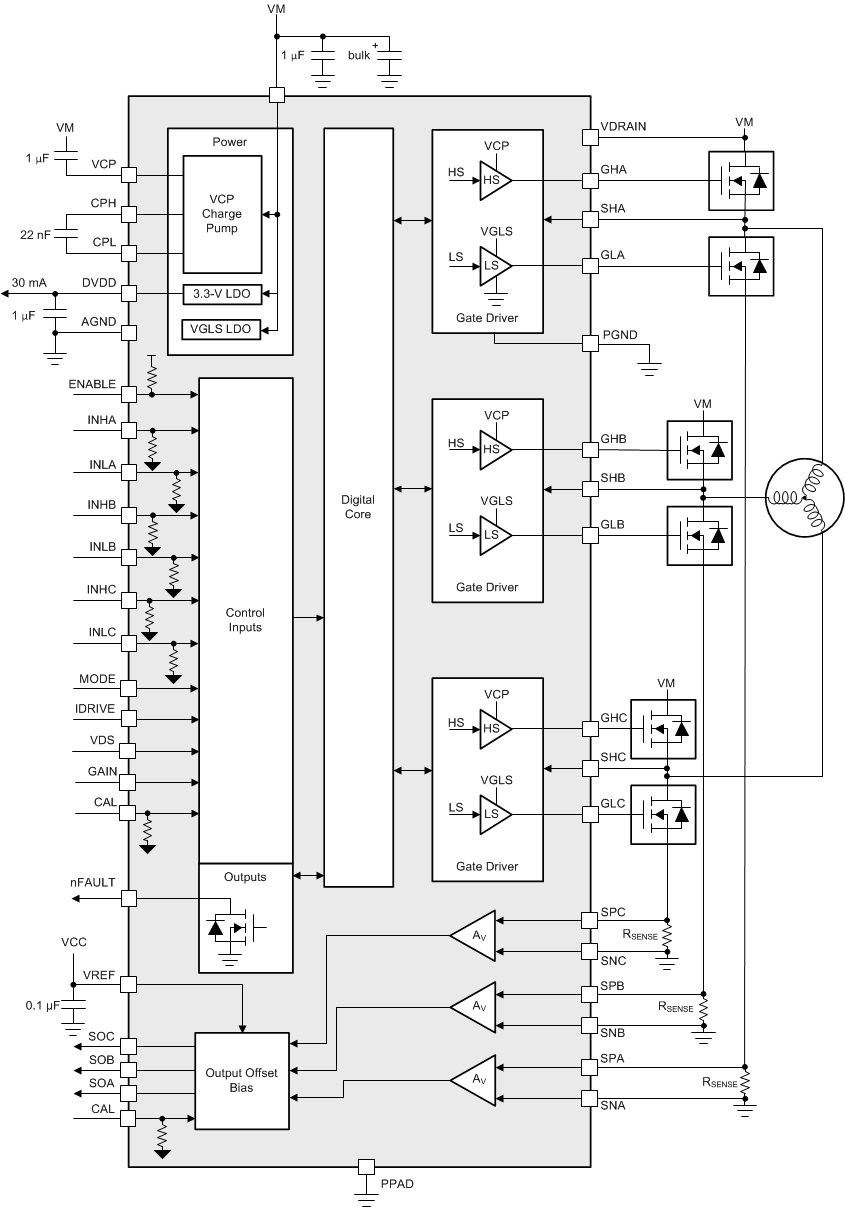

DRV8304 器件是一款集成式栅极驱动器，适用于需要 12V 和 24V 直流电源轨的三相无刷直流 (BLDC) 电机 应用 。这些 应用 包括 BLDC 电机的场定向控制 (FOC)、正弦电流控制和梯形电流控制。该器件集成了三个电流检测放大器 (CSA)，可感测 BLDC 电机的相电流，从而获得最佳的 FOC 和电流控制系统实现方案。AUTOCAL 功能可以自动校准 CSA 失调误差，因此可实现精确的电流检测。

该器件基于智能栅极驱动 (SGD) 架构，因此无需任何外部栅极组件（电阻器和齐纳二极管），同时为外部 FET 提供全面保护。SGD 架构可优化死区时间以避免出现任何击穿问题，在通过栅极压摆率控制技术降低电磁干扰 (EMI) 方面带来了灵活性，并可通过 V_GS 握手和死区插入方法防止任何栅极短路问题。强下拉电流还可防止任何 dv/dt 栅极导通。

该器件支持各种 PWM 控制模式（1x、3x、6x 和独立模式），从而使用简单接口连接到可通过 30mA、3.3V 内部稳压器进行供电的控制电路。这些模式可根据具体的电机控制要求减少控制器的输出外设数量，并提供控制灵活性。该器件还具有 1x 模式，因此可通过使用内部阻塞换向表对 BLDC 电机进行传感器式梯形控制。该器件也可以配置为以独立模式驱动多个负载（如电磁阀）。
