UCC27712-Q1 是一款 620V 高侧和低侧栅极驱动器,具有 1.8A 拉电流、2.8A 灌电流能力,专用于驱动功率 MOSFET 或 IGBT。
对于 IGBT,建议的 VDD 工作电压为 10V 至 20V,对于功率 MOSFET,建议的 VDD 工作电压为 10V 至 17V。
UCC27712-Q1 包含保护 功能, 在此情况下,当输入保持开路状态时,或当未满足最低输入脉宽规范时,输出保持低位。互锁和死区时间功能可防止两个输出同时打开。此外,该器件可接受的偏置电源范围宽幅达 10V 至 22V,并且为 VDD 和 HB 偏置电源提供了 UVLO 保护。
该器件采用 TI 先进的高压器件技术, 具有 强大的驱动器,拥有卓越的噪声和瞬态抗扰度,包括较大的输入负电压容差、高 dV/dt 容差、开关节点上较宽的负瞬态安全工作区 (NTSOA),以及互锁。

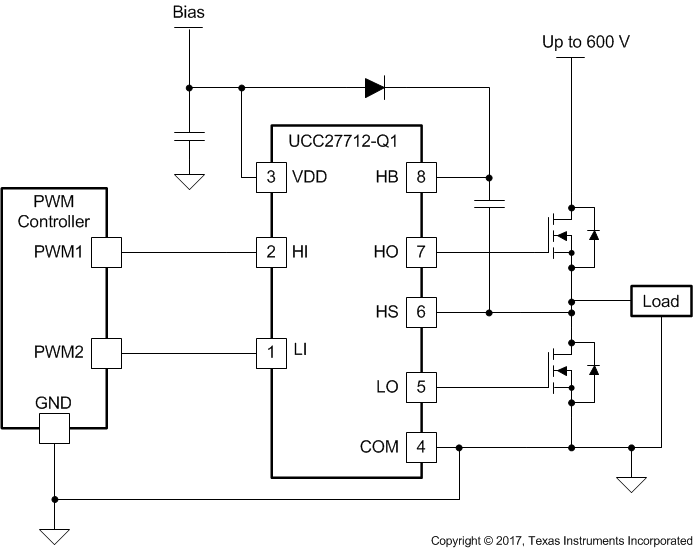

该器件包含一个接地基准通道 (LO) 和一个悬空通道 (HO),后者专用于自举电源或隔离式电源操作。该器件 具有 快速传播延迟和两个通道之间卓越的延迟匹配。在 UCC27712-Q1 上,每个通道均由其各自的输入引脚 HI 和 LI 控制。
| Bus voltage (max) (V) | 620 |
| Power switch | IGBT, MOSFET |
| Input VCC (min) (V) | 10 |
| Input VCC (max) (V) | 20 |
| Peak output current (A) | 2.8 |
| Operating temperature range (°C) | -40 to 140 |
| Undervoltage lockout (typ) (V) | 10 |
| Rating | Automotive |
| Propagation delay time (µs) | 0.1 |
| Rise time (ns) | 16 |
| Fall time (ns) | 10 |
| Iq (mA) | 0.25 |
| Input threshold | CMOS, TTL |
| Channel input logic | Noninverting |
| Negative voltage handling at HS pin (V) | -11 |
| Features | Interlock |
| Driver configuration | CMOS compatible, Dual, Noninverting, TTL compatible |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
