UCC27212A-Q1 驱动器是基于常用的 UCC27211 MOSFET 驱动器设计的。此外,UCC27212A-Q1 具有更宽的工作电压范围,可低至 5V,有助于降低功率损耗。
峰值输出上拉和下拉电流分别为 4A 拉电流和 4A 灌电流,而且上拉和下拉电阻均为 0.9Ω。这使得该器件能够驱动大功率 MOSFET,减少由于 MOSFET 的米勒平台导致的开关损耗。
输入结构可直接处理 -10V 电压,这提高了器件的鲁棒性,并且无需使用整流二极管即可实现与栅极驱动变压器直接连接。此外,输入还独立于电源电压,且具有 20V 的最大额定值。
UCC27212A-Q1 的开关节点(HS 引脚)最高可处理 -18V 电压,从而保护高侧通道不受寄生电感和杂散电容所固有的负电压影响。UCC27212A-Q1 具有更高的迟滞,因而支持连接至具有增强型抗噪性能的模拟或数字 PWM 控制器。
低侧和高侧栅极驱动器是独立控制的,且彼此的开通和关断时间均为 4ns。
由于使用了一个额定电压为 100V 的片上自举二极管,因此无需采用外部分立式二极管。高侧和低侧驱动器均配有欠压锁定功能,可提供对称的开通和关断行为,并且能够在驱动电压低于额定阈值时将输出强拉至低电平。
| Bus voltage (max) (V) | 120 |
| Power switch | MOSFET |
| Input VCC (min) (V) | 5 |
| Input VCC (max) (V) | 17 |
| Peak output current (A) | 4 |
| Operating temperature range (°C) | -40 to 140 |
| Undervoltage lockout (typ) (V) | 5 |
| Rating | Automotive |
| Propagation delay time (µs) | 0.02 |
| Rise time (ns) | 7.2 |
| Fall time (ns) | 5.5 |
| Iq (mA) | 0.001 |
| Input threshold | TTL |
| Channel input logic | TTL |
| Negative voltage handling at HS pin (V) | -20 |
| TI functional safety category | Functional Safety-Capable |
| Driver configuration | Dual inputs |

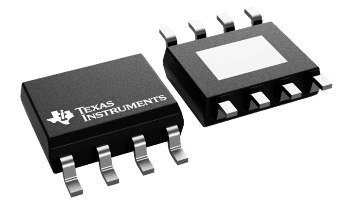

| HSOIC (DDA) | 8 | 29.4 mm² 4.9 x 6 |
