UCC27524A1-Q1 器件是一款双通道、高速、低侧栅极驱动器器件,能够高效地驱动金属氧化物半导体场效应晶体管 (MOSFET) 和绝缘栅双极型功率管 (IGBT) 电源开关。UCC27524A1-Q1 器件是 UCC2752x 系列的一个型号。为了增加稳定耐用性,UCC27524A1-Q1 器件在输入引脚上增加了直接处理 –5V 电压的能力。UCC27524A1-Q1 器件是一款双路非反相驱动器。UCC27524A1-Q1 器件采用的设计方案可最大程度减少击穿电流,从而为电容负载提供高达 5A 的峰值拉/灌电流脉冲,以及轨到轨驱动能力和极小的传播延迟(典型值为 13ns)。除此之外,此驱动器的特性使得两个通道间的内部传播延迟相匹配,这一特性使得此驱动器非常适合于 诸如 同步整流器等对于双栅极驱动有严格时间设置要求的应用。这还使得两个通道可以并联,以有效地增加电流驱动能力或者使用一个单一输入信号驱动两个并联开关。输入引脚阈值基于 TTL 和 CMOS 兼容低压逻辑,此逻辑是固定的并且与 VDD 电源电压无关。高低阈值间的宽滞后提供出色的抗扰度。

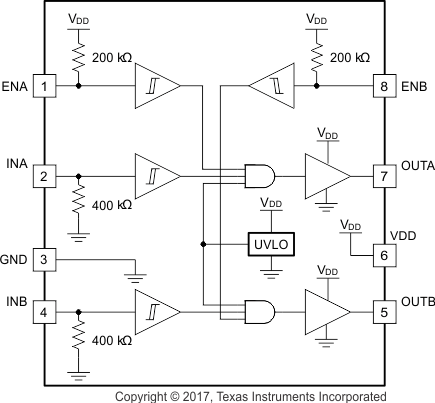

出于保护目的,当输入引脚处于悬空状态时,UCC27524A1-Q1 期间的输入引脚上的内部上拉和下拉电阻器确保输出被保持在低电平。UCC27524A1-Q1 器件 采用 特有使能引脚(ENA 和 ENB)以更好地控制此驱动器的运行 滤波器的理想选择。这些引脚内部上拉至 VDD 电源以实现高电平有效逻辑运行,并且可保持断开连接状态以实现标准运行。
UCC27524A1-Q1 器件采用 MSOP-PowerPAD-8 和暴露焊盘 (DGN) 封装。
| Number of channels | 2 |
| Power switch | GaNFET, IGBT, MOSFET |
| Peak output current (A) | 5 |
| Input VCC (min) (V) | 4.5 |
| Input VCC (max) (V) | 18 |
| Features | Enable pin |
| Operating temperature range (°C) | -40 to 140 |
| Rise time (ns) | 7 |
| Fall time (ns) | 6 |
| Propagation delay time (µs) | 0.013 |
| Input threshold | CMOS, TTL |
| Channel input logic | Dual, Non-Inverting |
| Input negative voltage (V) | -5 |
| Rating | Automotive |
| Undervoltage lockout (typ) (V) | 4 |
| Driver configuration | Dual, Non-Inverting |
| HVSSOP (DGN) | 8 | 14.7 mm² 3 x 4.9 |
