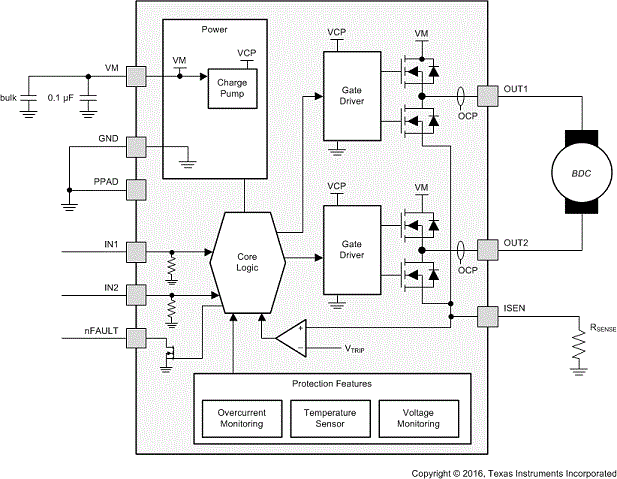

DRV8872-Q1 器件是一款刷式直流 (BDC) 电机驱动器，适用于信息娱乐系统、HUD 投影仪调整、电动移位器旋钮和压电警报驱动器。两个逻辑输入控制 H 桥驱动器，该驱动器由四个 N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 组成，能够以高达 3.6A 的峰值电流执行双向电机控制。利用电流衰减模式，可通过对输入进行脉宽调制 (PWM) 来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。
DRV8872-Q1 器件 具备 集成电流调节功能。该功能基于内部基准电压以及 ISEN 引脚电压（与流经外部感测电阻的电机电流成正比）。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。
该器件针对故障和短路问题提供了全面保护，包括欠压锁定 (UVLO)、过流保护 (OCP) 和热关断 (TSD)。通过将 nFAULT 输出拉为低电平来报告故障。故障排除后，器件自动恢复正常状态。
All trademarks are the property of their respective owners.
| Number of full bridges | 1 |
| Vs (min) (V) | 6.5 |
| Vs ABS (max) (V) | 50 |
| Peak output current (A) | 3.7 |
| RDS(ON) (HS + LS) (mΩ) | 565 |
| Sleep current (µA) | 13 |
| Control mode | PWM |
| Control interface | Hardware (GPIO) |
| Features | Current Regulation |
| Rating | Automotive |
| TI functional safety category | Functional Safety-Capable |
| Operating temperature range (°C) | -40 to 125 |

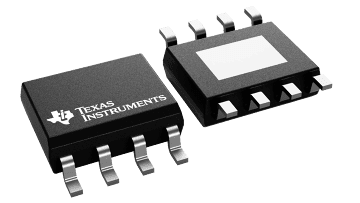

| HSOIC (DDA) | 8 | 29.4 mm² 4.9 x 6 |
