DRV8885 是一款面向工业设备应用的步进电机 应用。此器件具有两个 N 沟道功率金属氧化物半导体场效应晶体管 (MOSFET) H 桥驱动器、一个微步进分度器以及集成电流检测功能。DRV8885 能够驱动高达 1.5A 的满量程输出电流或 1.0A rms 输出电流（采用适当的印刷电路板 (PCB) 接地层进行散热，电压为 24V，TA = 25°C）。
DRV8885 集成了电流检测功能，消除了对两个外部检测电阻的需求。
STEP/DIR 引脚提供简单的控制接口。器件可配置为多种步进模式，从全步进模式到 1/16 步进模式。凭借专用的 nSLEEP 引脚，该器件可提供一种低功耗的休眠模式，从而实现超低静态电流待机。
该器件内置以下保护功能：欠压、电荷泵故障、过流、短路以及过热保护。故障状态通过 nFAULT 引脚指示。
| Number of full bridges | 2 |
| Vs (min) (V) | 8 |
| Vs ABS (max) (V) | 40 |
| Full-scale current (A) | 1.5 |
| Peak output current (A) | 2.3 |
| RDS(ON) (HS + LS) (mΩ) | 860 |
| Sleep current (µA) | 20 |
| Control mode | STEP/DIR |
| Control interface | Hardware (GPIO) |
| Microstepping levels | 16 |
| Features | Current Regulation, Integrated Current Sensing |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

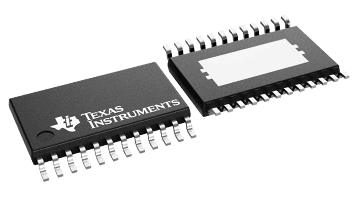

| HTSSOP (PWP) | 24 | 49.92 mm² 7.8 x 6.4 |

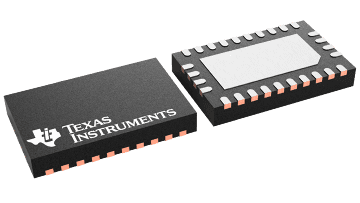

| WQFN (RHR) | 28 | 19.25 mm² 5.5 x 3.5 |
