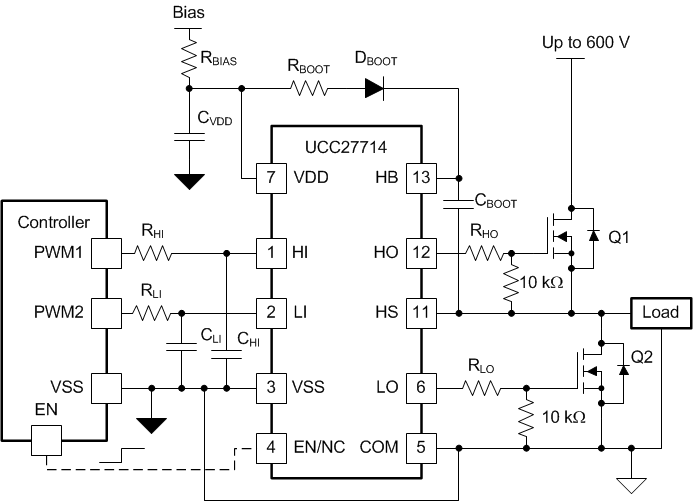

UCC27714 是一款 600V 高侧/低侧栅极驱动器，具有 4A 拉/灌电流能力，专用于驱动功率金属氧化物半导体场效应晶体管 (MOSFET) 或绝缘栅双极晶体管 (IGBT)。 该器件包含一个接地基准通道 (LO) 和一个悬空通道 (HO)，后者专用于自举电源操作。 该器件具有出色的稳定性和抗扰度，能够在 HS 引脚上的负电压高达 –8VDC 的条件下（VDD = 12V 时）维持逻辑正常运行。
该器件可接受的偏置电源输入范围宽达 10V 至 20V，并且为 VCC 和 HB 偏置电源引脚提供了 UVLO 保护。 UCC27714 采用 SOIC-14 封装，额定工作温度范围为 –40°C 至 125°C。
All trademarks are the property of their respective owners.
| Bus voltage (max) (V) | 600 |
| Power switch | IGBT, MOSFET |
| Input VCC (min) (V) | 10 |
| Input VCC (max) (V) | 18 |
| Peak output current (A) | 4 |
| Operating temperature range (°C) | -40 to 125 |
| Undervoltage lockout (typ) (V) | 10 |
| Rating | Catalog |
| Propagation delay time (µs) | 0.09 |
| Rise time (ns) | 15 |
| Fall time (ns) | 15 |
| Iq (mA) | 0.3 |
| Input threshold | CMOS, TTL |
| Channel input logic | Noninverting |
| Negative voltage handling at HS pin (V) | -8 |
| Driver configuration | CMOS compatible, Dual, Noninverting, TTL compatible |
| SOIC (D) | 14 | 51.9 mm² 8.65 x 6 |
