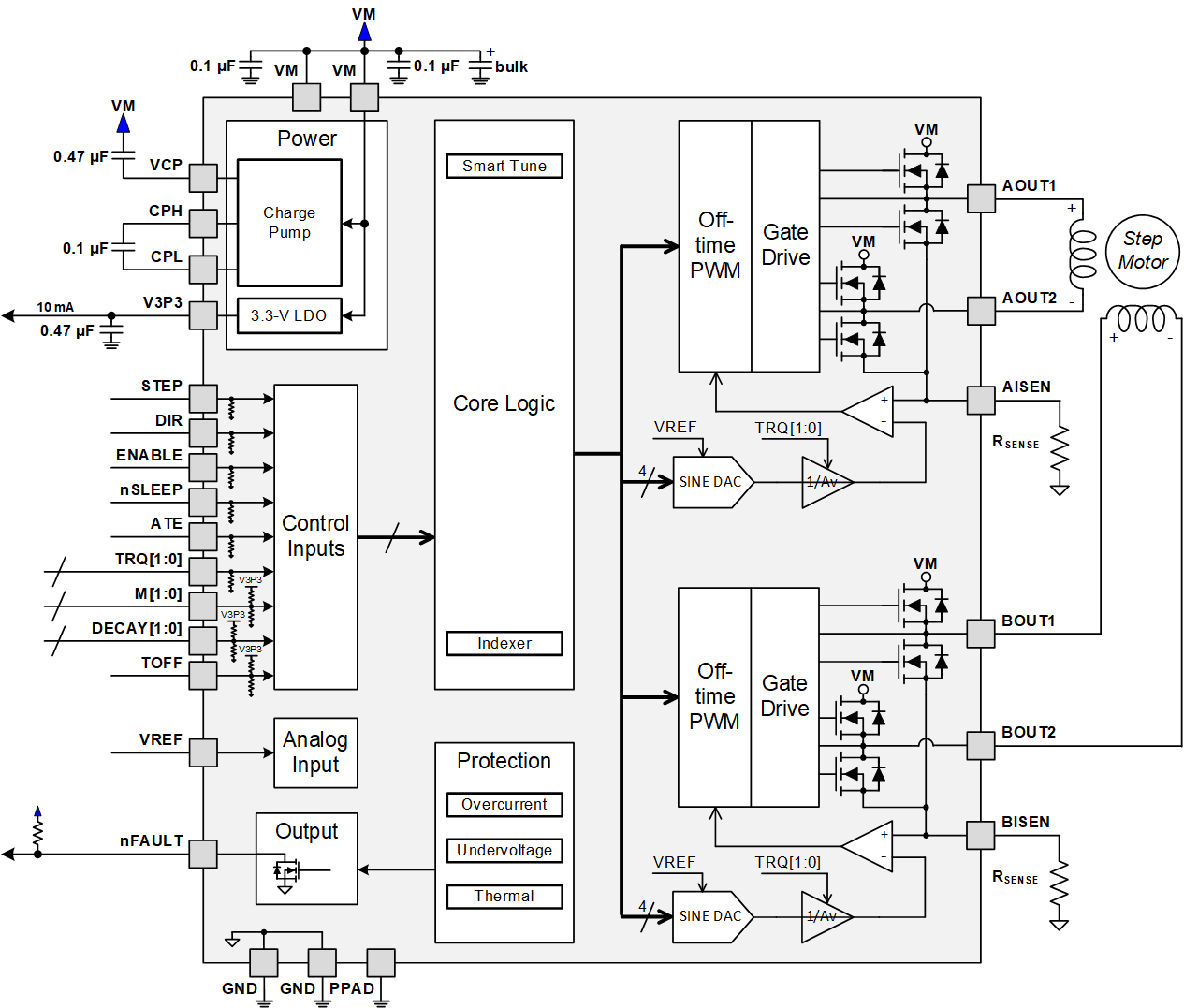

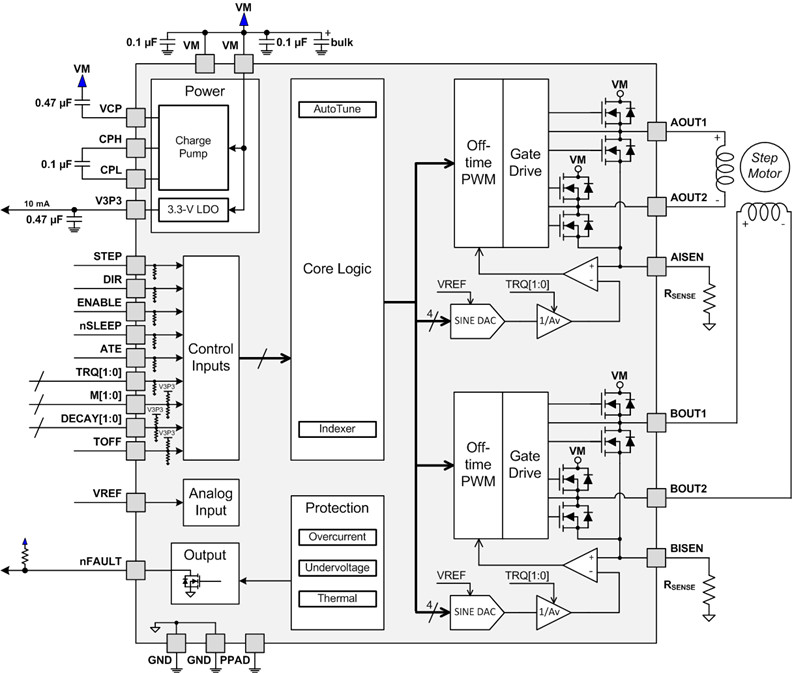

DRV8880 是一款适用于工业 应用的双极步进电机驱动器。该器件具有两个 N 沟道功率金属氧化物半导体场效应晶体管 (MOSFET) H 桥驱动器和一个微步进分度器。DRV8880 能够驱动高达 2.0A 的满量程电流或 1.4A 均方根 (rms) 电流（采用适当的印刷电路板 (PCB) 接地层进行散热，电压为 24V，TA = 25°C）。
AutoTune™ 可自动调整步进电机以实现最佳电流调节性能，并且能够对电机变化和老化问题进行补偿。此外，该器件还提供慢速、快速和混合三种衰减模式。

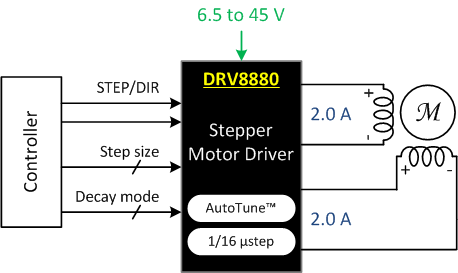

STEP/DIR 引脚提供简单的控制接口。器件可配置为多种步进模式，从全步进模式到 1/16 步进模式。凭借专用的 nSLEEP 引脚，该器件可提供一种低功耗的休眠模式，从而实现超低静态电流待机。
该器件内置以下保护功能：欠压、电荷泵故障、过流、短路以及过热保护。故障条件通过 nFAULT 引脚指示。
| Number of full bridges | 2 |
| Vs (min) (V) | 6.5 |
| Vs ABS (max) (V) | 50 |
| Full-scale current (A) | 2 |
| Peak output current (A) | 2.5 |
| RDS(ON) (HS + LS) (mΩ) | 630 |
| Sleep current (µA) | 28 |
| Control mode | STEP/DIR |
| Control interface | Hardware (GPIO) |
| Microstepping levels | 16 |
| Features | Current Regulation, Smart Tune |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

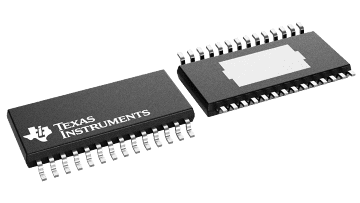

| HTSSOP (PWP) | 28 | 62.08 mm² 9.7 x 6.4 |

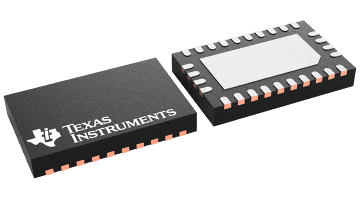

| WQFN (RHR) | 28 | 19.25 mm² 5.5 x 3.5 |
