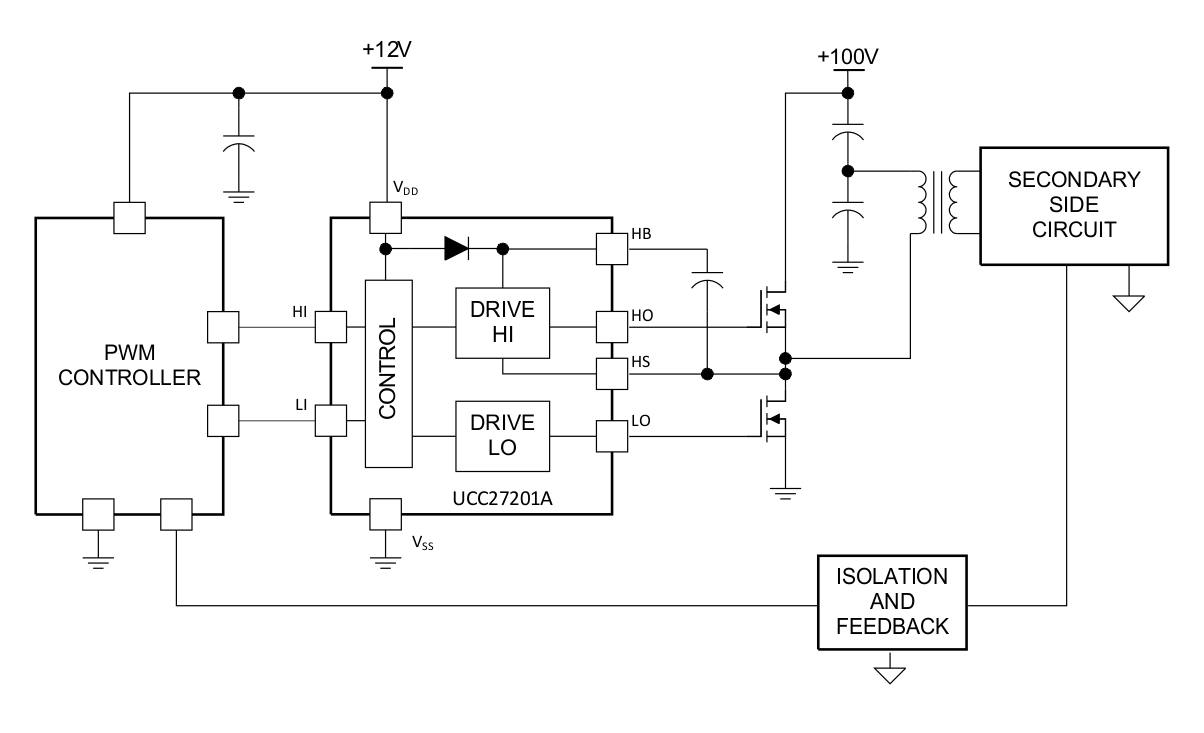

UCC27201A-Q1 高频 N 沟道 MOSFET 驱动器由 120V 自举二极管和高侧/低侧驱动器组成，其中高侧/低侧驱动器配有独立输入，可最大限度提高控制灵活性。 这可在半桥式、全桥式、两开关正激式和有源箝位正激式转换器中提供N沟道 MOSFET 控制。 低端和高端栅极驱动器是独立控制的，并在彼此的接通和关断之间实现了至 1ns 的匹配。 UCC27201A-Q1 基于常见的 UCC27200 和 UCC27201 驱动器，但提供了一些增强功能。 UCC27201A-Q1 的 HS 引脚最高能够承受 -18V 电压，这使得其在电源噪声环境下的性能得到了改善。
由于在芯片上集成了一个自举二极管，因此无需采用外部分立式二极管。 为高端和低端驱动器提供了欠压闭锁功能，如果驱动电压低于规定的门限，则强制输出为低电平。
UCC27201A-Q1 具有 TTL 兼容阈值，并且采用带有散热焊盘的 8 引脚 SOIC 封装。
All trademarks are the property of their respective owners.
| Bus voltage (max) (V) | 110 |
| Power switch | MOSFET |
| Input VCC (min) (V) | 8 |
| Input VCC (max) (V) | 17 |
| Peak output current (A) | 3 |
| Operating temperature range (°C) | -40 to 125 |
| Undervoltage lockout (typ) (V) | 8 |
| Rating | Automotive |
| Propagation delay time (µs) | 0.02 |
| Rise time (ns) | 8 |
| Fall time (ns) | 7 |
| Iq (mA) | 0.001 |
| Input threshold | TTL |
| Channel input logic | TTL |
| Negative voltage handling at HS pin (V) | -15 |
| Features | Negative voltage handling |
| Driver configuration | Noninverting |

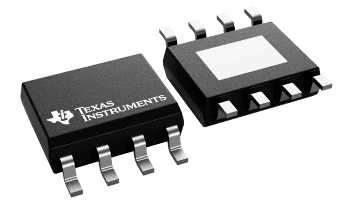

| HSOIC (DDA) | 8 | 29.4 mm² 4.9 x 6 |

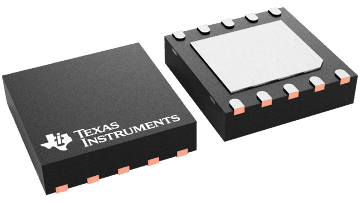

| VSON (DMK) | 10 | 16 mm² 4 x 4 |
