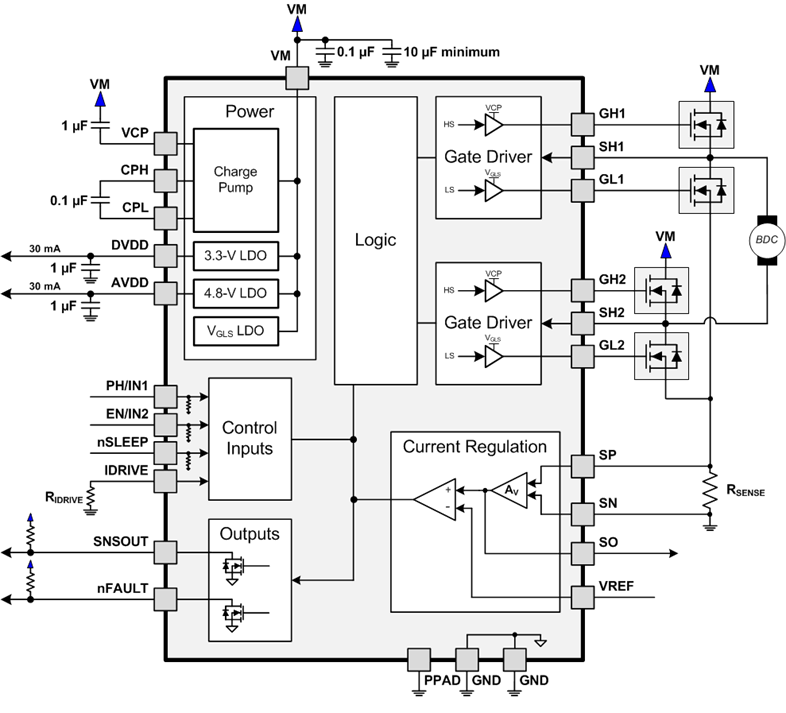

DRV8701 是一款采用 4 个外部 N 通道 MOSFET 的单路 H 桥栅极驱动器，主要用于驱动 12V 至 24V 双向有刷直流电机。
该器件可通过 PH/EN (DRV8701E) 或 PWM (DRV8701P) 接口轻松连接控制器电路。 内置的感测放大器能够实现可调节的电流控制。 这款栅极驱动器内置有相应的电路，以便能够采用固定关断时间的 PWM 电流斩波来调节绕组电流。
DRV8701 采用 9.5V VGS 栅极驱动电压来驱动高侧和低侧 FET。 所有外部 FET 的栅极驱动电流均可通过 IDRIVE 引脚上的单个外部电阻进行配置。
低功耗睡眠模式可将内部电路关断，从而实现极低的静态电流消耗。 这种睡眠模式可通过将 nSLEEP 引脚置为低电平来设定。
该器件内置以下保护功能：欠压锁定、电荷泵故障、过流关断、短路保护、前置驱动器故障以及过热保护。 故障情况通过 nFAULT 引脚指示。
All trademarks are the property of their respective owners.
| Number of full bridges | 1 |
| Vs (min) (V) | 5.9 |
| Vs ABS (max) (V) | 47 |
| Sleep current (µA) | 9 |
| Control mode | PH/EN, PWM |
| Control interface | Hardware (GPIO) |
| Features | Current Regulation, Current sense Amplifier, Smart Gate Drive |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

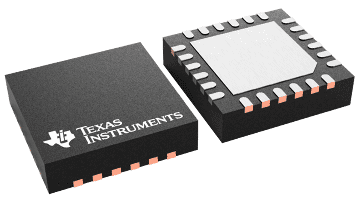

| VQFN (RGE) | 24 | 16 mm² 4 x 4 |
