DRV8833C

正在供货

具有电流调节功能的 10.8V、1A、双路 H 桥电机驱动器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

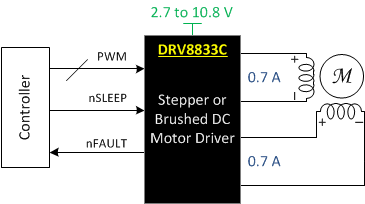

DRV8833C 为玩具、打印机及其他机电一体化应用提供了一款双桥电机驱动器解决方案。

该器件具有两个 H 桥驱动器，能够驱动两个直流电刷电机、一个双极性步进电机、螺线管或其它电感性负载。

每个 H 桥输出都包括一对 N 通道和 P 通道金属氧化物半导体场效应晶体管 (MOSFET) 以及用于调节绕组电流的电路。借助正确的印刷电路板 (PCB) 设计，DRV8833C 的每个 H 桥能够持续驱动高达 700mA RMS（或 DC）（在 25°C 采用 5V V_M 电源时）。该器件可支持每个 H 桥高达 1A 的峰值电流。在较低的 V_M 电压条件下，电流能力略有下降。

输出引脚发生故障时，还可提供用于过流保护、短路保护、UVLO 和过热保护的内部关断功能。另外，还提供了一种低功耗睡眠模式。

带电流控制的双 H 桥电机驱动器
- 1 个或 2 个直流电机或者 1 个步进电机
- 低导通电阻：高侧 + 低侧 (HS + LS) = 1735mΩ（25°C 时的典型值）
输出电流能力（V_M = 5V，25°C 时）

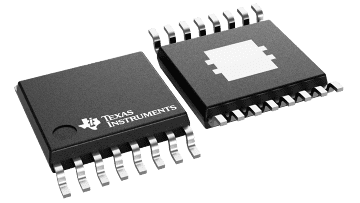

- 散热薄型小外形尺寸 PWP (HTSSOP) 封装
  - 每个 H 桥的均方根 (RMS) 电流为 0.7A，峰值 1A
  - 并行模式下 RMS 为 1.4A

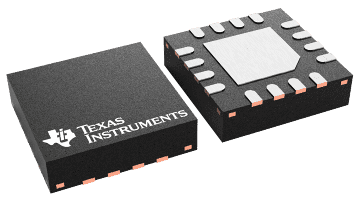

- 四方扁平无引线 RTE (QFN) 封装
  - 每个 H 桥的均方根 (RMS) 电流为 0.6A，峰值 1A
  - 并行模式下 RMS 为 1.2A
宽电源电压范围
- 2.7V 至 10.8V
集成电流调节
简易脉宽调制 (PWM) 接口
1.6µA 低电流睡眠模式（电压 5V 时）
小型封装尺寸
- 16HTSSOP (PowerPAD) 5.00 × 6.40mm
- 16 QFN (PowerPAD) 3.00 × 3.00mm
保护特性
- V_M 欠压闭锁 (UVLO)
- 过流保护 (OCP)
- 热关断 (TSD)
- 故障指示引脚 (nFAULT)

应用

销售点打印机
视频安保摄像机
办公自动化设备
游戏机
机器人
电池供电式玩具

Number of full bridges	2
Vs (min) (V)	2.7
Vs ABS (max) (V)	11.8
Full-scale current (A)	0.7
Peak output current (A)	1
RDS(ON) (HS + LS) (mΩ)	1735
Sleep current (µA)	1.6
Control mode	PWM
Control interface	Hardware (GPIO)
Features	Current Regulation
Rating	Catalog
Operating temperature range (°C)	-40 to 85

HTSSOP (PWP)	16	32 mm² 5 x 6.4
WQFN (RTE)	16	9 mm² 3 x 3
