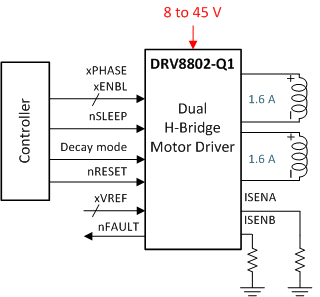

DRV8802-Q1 器件为汽车应用提供一个集成电机驱动器解决方案。 此器件具有两个 H 桥驱动器，用来驱动直流电机。 每个输出驱动器块由配置为 H 桥的 N 通道功率 MOSFET 组成，以驱动电机绕组。 DRV8802-Q1 器件可为每个 H 桥提供高达 1.6A 的峰值电流或 1.1A 的 RMS 输出电流（在 24V 与 25°C 下提供适当散热功能）。
一个简单的并行数字控制接口与行业标准器件兼容。 可对衰减模式进行设定，以便在被禁用时实现电机制动或缓动。
提供针对过流保护、短路保护、欠压闭锁以及过热保护的内部关断功能。

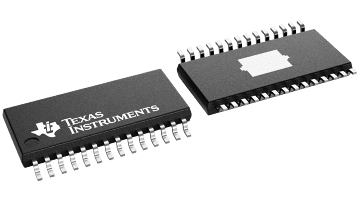

DRV8802-Q1 器件采用具有 PowerPAD 的 28 引脚散热薄型小外形尺寸 (HTSSOP) 封装（环保型：符合 RoHS 标准且不含铅/溴）。
如需了解所有可用封装，请见数据表末尾的可订购产品附录。All trademarks are the property of their respective owners.
| Number of full bridges | 2 |
| Vs (min) (V) | 8.2 |
| Vs ABS (max) (V) | 47 |
| Peak output current (A) | 1.8 |
| RDS(ON) (HS + LS) (mΩ) | 1280 |
| Sleep current (µA) | 10 |
| Control mode | PH/EN |
| Control interface | Hardware (GPIO) |
| Features | Current Regulation |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| HTSSOP (PWP) | 28 | 62.08 mm² 9.7 x 6.4 |
