DRV8850 器件提供了一套电机驱动器与 LDO 稳压器组合解决方案，主要面向消费类产品、玩具及其他低电压或电池供电类运动控制 应用的高速串行链路的稳定性。的高度集成和高性能解决方案。此器件拥有一个驱动直流电机的 H 桥驱动器、一个音圈传动器、一个步进电机绕组、一个螺线管或其他器件。输出驱动器块包括配置为一个 H 桥的 N 通道功率 MOSFET 以驱动负载。内部电荷泵生成所需的栅极驱动电压。

DRV8850 器件提供高达 5A 的持续输出电流（具有适当的印刷电路板 (PCB) 散热）和高达 8A 的峰值电流。该器件由 2V 至 5.5V 的电源电压供电运行。

一个低压降线性稳压器与电机驱动器集成在一起，为微控制器或其它电路供电。LDO 稳压器可在器件睡眠模式中被激活，这样的话，此驱动器可在无需移除为任一器件供电的电源（LDO 稳压器）的情况下被关断。

内部关断功能提供过流保护、短路保护、欠压保护、过压保护和过热保护。
此外，该器件还内置电流感测功能，可实现精确电流测量。

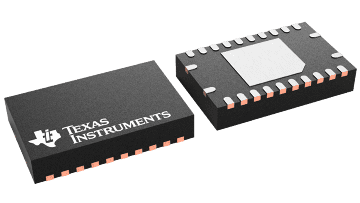

DRV8850 器件采用 24 引脚 VQFN
(3.5mm × 5.5mm) 封装（环境友好型：符合 RoHS 标准并且无 Sb/Br）。
