UCC27524A-Q1 器件是一款双通道、高速、低侧、栅极驱动器器件，此器件能够有效地驱动金属氧化物半导体场效应晶体管 (MOSFET) 和绝缘栅双极型晶体管 (IGBT) 电源开关。 UCC27524A-Q1 是 UCC2752x 系列的一个变化器件。 为了增加稳定耐用性，UCC27524A-Q1 在输入引脚上增加了直接处理 -5V 电压的能力。 UCC27524A-Q1 是一款双路非反相驱动器。 使用能够从内部大大降低击穿电流的设计，UCC27524A-Q1 器件能够将高达 5A 源电流和 5A 灌电流的高峰值电流脉传送到电容负载，此器件还具有轨到轨驱动能力和典型值为 13ns 的极小传播延迟。 除此之外，此驱动器特有两个通道间相匹配的内部传播延迟，这一特性使得此驱动器非常适合于诸如同步整流器等对于双栅极驱动有严格定时要求的应用。 这还使得两个通道可以并连，以有效地增加电流驱动能力或者使用一个单一输入信号驱动两个并联在一起的开关。 输入引脚阀值基于 TTL 和 CMOS 兼容低压逻辑，此逻辑是固定的并且与 VDD 电源电压无关。 高低阀值间的宽滞后提供了出色的抗扰度。
出于安全考虑，当输入引脚处于悬空状态时，UCC27524A-Q1 器件输入引脚上的内部上拉和下拉电阻器确保输出被保持在低电平。 UCC27524A-Q1 器件特有使能引脚（ENA 和 ENB）以更好地控制此驱动器应用的运行。 针对高电平有效逻辑，这些引脚被内部上拉至 VDD 并可针对标准运行而保持断开。

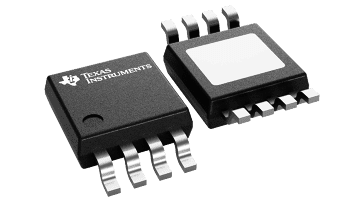

UCC27524A-Q1 器件采用 SOIC-8 (D) 以及带有外露焊盘的 (MSOP)-8 (DGN) 封装。
| Number of channels | 2 |
| Power switch | GaNFET, IGBT, MOSFET |
| Peak output current (A) | 5 |
| Input VCC (min) (V) | 4.5 |
| Input VCC (max) (V) | 18 |
| Features | Enable pin |
| Operating temperature range (°C) | -40 to 140 |
| Rise time (ns) | 7 |
| Fall time (ns) | 6 |
| Propagation delay time (µs) | 0.013 |
| Input threshold | CMOS, TTL |
| Channel input logic | Dual, Non-Inverting |
| Input negative voltage (V) | -5 |
| Rating | Automotive |
| Undervoltage lockout (typ) (V) | 4 |
| Driver configuration | Dual, Non-Inverting |
| HVSSOP (DGN) | 8 | 14.7 mm² 3 x 4.9 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
