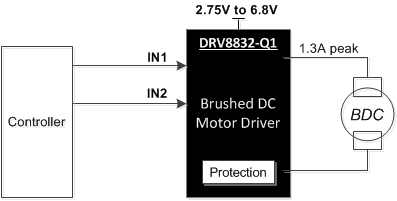

DRV8832-Q1 为电池供电类玩具、打印机和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。 此器件有一个 H 桥驱动器，并且能够驱动一个直流电机或者一个步进电机的绕组，以及其它诸如螺线管等的负载。 输出驱动器块包括配置为一个 H 桥的 N 通道和 P 通道功率 MOSFET 以驱动电机绕组。
由于提供了足够的印刷电路板 (PCB) 散热，DRV8832-Q1 能够提供高达 1A 的直流 / RMS 或峰值输出电流。 它可在 2.75V 至 6.8V 的电源电压下工作。
为了在变化的电池电压上保持恒定的电机速度，同时又保持较长电池使用寿命，提供了一个 PWM 电压调节方法。 一个输入引脚可实现经稳压电压的设定。 还提供了一个内置电压基准输出。
提供了针对过流保护、短路保护、欠压锁定以及过热保护的内部保护功能。
DRV8832-Q1 还提供了一个电流限制功能来在诸如电机启动或停止转动的情况下调节电机电流，以及一个将故障情况发送给主机处理器的故障输出引脚。

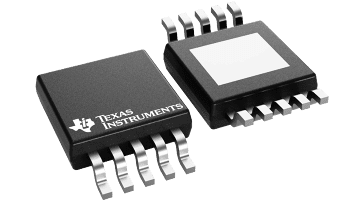

DRV8832-Q1 采用具有 PowerPAD 的极小型 3mm x 3mm 10 引脚表面贴装小外形尺寸 (MSOP) 封装（环保型：符合 RoHS 标准且不含铅/溴）。
| Number of full bridges | 1 |
| Vs (min) (V) | 2.75 |
| Vs ABS (max) (V) | 7 |
| Peak output current (A) | 1.3 |
| RDS(ON) (HS + LS) (mΩ) | 450 |
| Sleep current (µA) | 0.3 |
| Control mode | PWM |
| Control interface | Hardware (GPIO) |
| Features | Current Regulation |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| HVSSOP (DGQ) | 10 | 14.7 mm² 3 x 4.9 |
