DRV8823-Q1

正在供货

产品详情

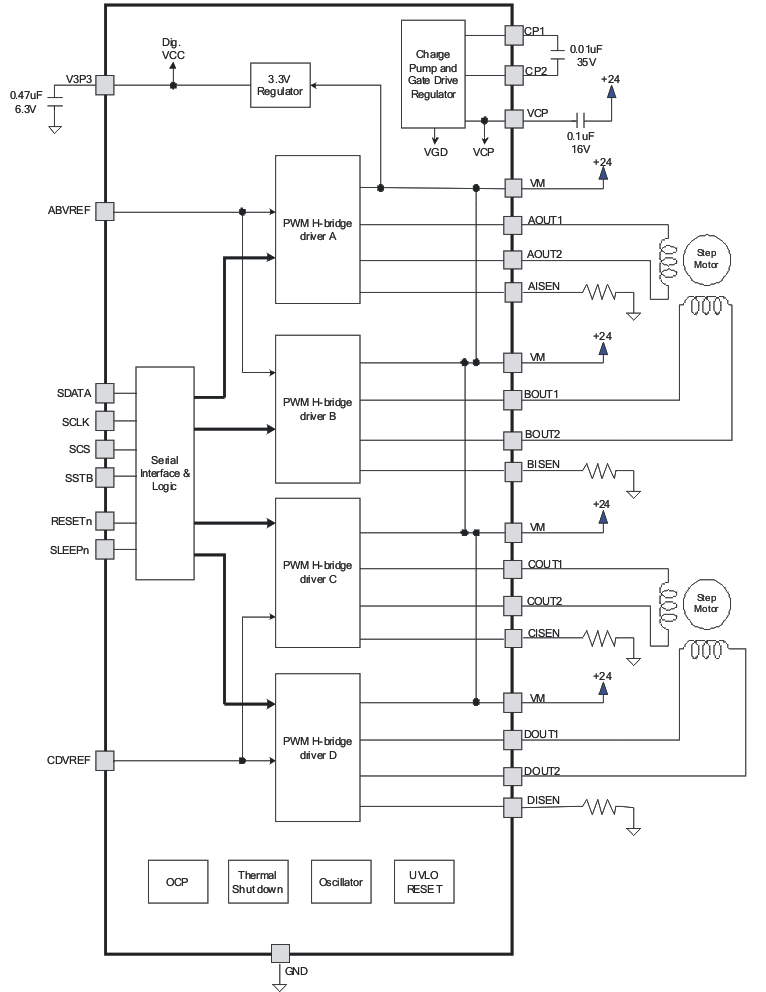

DRV8823-Q1 器件为打印机和其它办公自动化设备应用提供了一个集成的电机驱动器解决方案。

此电机驱动器电路包含四个 H 桥驱动器。每个电机驱动器块采用配置为一个 H 桥的功率 MOSFET 来驱动电机绕组。

一个简单的串行接口只借助几个数字信号即可实现对电机驱动器所有功能的控制。还提供了一个低功耗睡眠功能。

此电机驱动器提供 PWM 电流控制功能。根据一个外部提供的基准电压并借助一个外部电流感测电阻器，可对此电流进行编程。此外，8 个电流级别（通过串行接口设定）可实现双极步进式电机的微步进。

还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。

DRV8823-Q1 采用 48 引脚散热薄型小外形尺寸 (HTSSOP) 封装（环境友好型：符合 RoHS 标准并且无 Sb/Br）。

符合汽车应用要求
具有符合 AEC-Q100 的下列结果：
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件充电器件模型 (CDM) ESD 分类等级 C4B
具有 4 个 H 桥的脉宽调制 (PWM) 电机驱动器
- 驱动两个步进式电机、一个步进式和两个直流 (DC) 电机、或者四个 DC 电机
- 每绕组电流高达 1.5A
- 低导通电阻
- 可编程最大绕组电流
- 3 位绕组电流控制支持多达 8 个电流级别
- 可选缓慢或者混合衰减模式
8V 至 32V 运行电源电压范围
针对栅极驱动的内部电荷泵
内置 3.3V 基准电压
串行数字控制接口
对于欠压、过热、和过流情况的完全保护
耐热增强型表面贴装封装

Number of full bridges	4
Vs (min) (V)	8
Vs ABS (max) (V)	34
Full-scale current (A)	1
Peak output current (A)	1.5
RDS(ON) (HS + LS) (mΩ)	550
Sleep current (µA)	12
Control mode	Serial
Control interface	Serial
Microstepping levels	8
Features	Current Regulation
Rating	Automotive
Operating temperature range (°C)	-40 to 125

HTSSOP (DCA)

101.25 mm² 12.5 x 8.1
