DRV8313 提供三个可独立控制的半 H 桥驱动器。 虽然也可被用于驱动螺线管或其它负载，它主要用于驱动一个三相无刷直流电机。 每个输出驱动器通道包含采用半 H 桥配置的 N 通道功率 MOSFET。 这个设计将每个驱动器的接地端子接至引脚，以在每个输出上执行电流感测。
电流限制电路或其它功能可使用一个通用比较器。
DRV8313 在半 H 桥的每个通道上提供高达 2.5A 峰值电流或者 1.75A 均方根 (RMS) 输出电流（在 24V 和 25°C 时具有适当的印刷电路板 (PCB) 散热）。
此器件提供实现过流保护、短路保护、欠压闭锁和过温保护的内部关断功能。

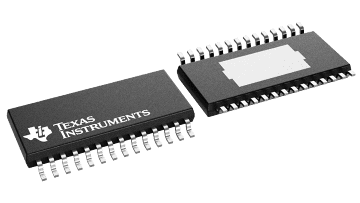

DRV8313 采用 28 引脚散热薄型小外形尺寸 (HTSSOP) PowerPAD封装 封装。
| Rating | Catalog |
| Architecture | Integrated FET |
| Control interface | 3xPWM |
| RDS(ON) (HS + LS) (mΩ) | 480 |
| Peak output current (A) | 3 |
| Vs (min) (V) | 8 |
| Vs ABS (max) (V) | 65 |
| Features | Integrated FETs |
| Operating temperature range (°C) | -40 to 125 |
| HTSSOP (PWP) | 28 | 62.08 mm² 9.7 x 6.4 |

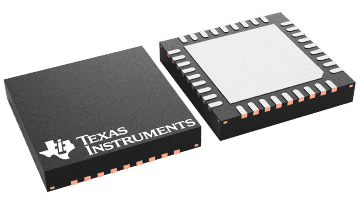

| VQFN (RHH) | 36 | 36 mm² 6 x 6 |
